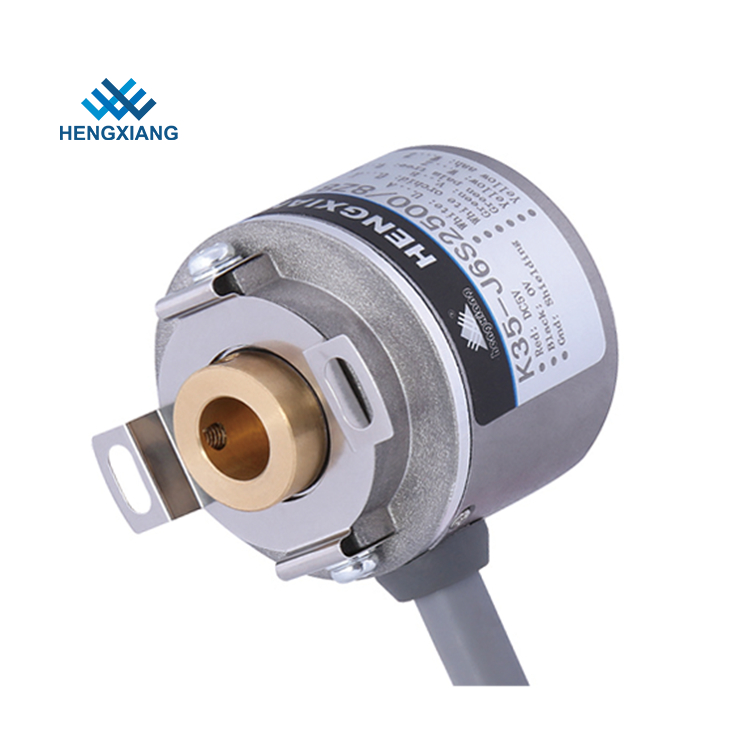

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm

Produtos - Codificadores incrementais do eixo oco
  • Realçar

    Codificador rotativo ótico push pull IP50

    ,

    Codificador rotativo incremental óptico 5000ppr

    ,

    Codificadores incrementais ópticos de eixo oco

  • break
    35mm
  • Dimensão da instalação
    29mm/40mm
  • Tipo do eixo
    Através/furo cego 6mm/8mm/10mm
  • Resolução
    50-5000 ppr; 1000-5000/4/6/8
  • Fase de saída
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Tipo da tomada
    Cabo radial
  • Tipo de Otput
    Tensão de OC (NPN/PNP)/Push-pull/TTL/HTL
  • Grau de proteção
    IP50
  • Tensão de alimentação
    DC5V; DC8-30V
  • Inscrição
    Maquinaria do servo motor/indústria têxtil/embalagem/etc.,
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    Número da peça do codificador algum K35
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Obtenha o preço contacto

5000ppr 8mm eixo oco HTL TTL codificador rotativo incremental óptico push pull IP50



1. Recurso: incremental codificador, rotativo de eixo ococodificador,



2. Aplicação: servo motor,industria têxtil e outras automações industriais.



3. Parâmetros importantes:Através/orifício cego,IP50,sinal UVW



Inscrição:

O codificador incremental é usado principalmente em máquinas-ferramenta CNC e acessórios de máquinas, robôs, máquinas de montagem automática, linhas de produção automáticas, elevadores, máquinas têxteis, máquinas de costura, máquinas de embalagem (comprimento fixo), máquinas de impressão (sincronização), máquinas para trabalhar madeira, máquinas de plástico ( número fixo), máquinas de borracha e plástico, instrumentos de mapeamento, goniômetros, radar de cura, etc.





Parâmetros do produto
Itens
Parâmetros básicos
Marca
HENGXIANG
Tipo de codificador
Codificador incremental
Diâmetro externo
35mm
Espessura
35mm
Dimensão da instalação
40mm (placa de mola 35T40);29mm (35T29)
Tipo de eixo oco
buraco cego
Diâmetro do eixo oco
6mm,8mm;10mm
Resolução
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；
2048/4；2048/6;2048/8；2500/4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Fase de saída
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensão de alimentação
DC5V & DC8--30V
Tipo de tomada
Cabo para fora do lado
Modo de saída
NPN/PNP (saída de coletor aberto)
Saída de tensão
Saída push-pull
unidade de linha (26LS31) TTL
unidade de linha (DC8-30V) HTL
A fase TTL(DC5V) ABZ está atrás da fase UVW
Grau de proteção
IP50
Comprimento do cabo
500mm
corrente de consumo
100mA MÁX
Frequência de resposta superior
300KHZ
Ondulação admissível
≤3%rms
Tensão de Carga
≤DC30V
Força de isolamento
AC500V 60s
Resistência de isolamento
10MΩ
GND
não conectar ao codificador
Proporção de marca para espaço
45% a 55%
torque inicial
menos de 5,9x 10-3 Nm
Momento Intertia
menos de 1x 10-6kg.m2
Carga do eixo
Radial 30N;Axial 20N
REV superior
5000RPM
Vida de rolamento
1,5x109 rotações em carga nominal (100000hrs a 2500RPM)
Temperatura ambiente
Operação:-20 ～+80°; armazenamento:-25 ～+90°
Umidade ambiental
Operação e armazenamento: 35-85% RH (sem condensação)
Vibração (suportar)
Amplitude 0,75 mm, 5-55 Hz, 2 horas para três eixos individualmente
Meia (suportar)
490m/s2 ,11 ms três vezes para a direção X,Y,Z individualmente
Material da casca
Diâmetro de alumínio fundido
Certificação
CE
pacote
Caixa de papelão
Peso líquido
Cerca de 100g (com embalagem)



Descrição dos produtos
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 0



Guia de Seleção de Modelo
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 1

S Número de peça do codificador K35 relacionado

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



Dimensões de fabricação
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 2
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 3

Uso do produto
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 4
Sobre a Fábrica
ShanghaiHengxiangOptical Electronics Co., Ltd, localizada em Xangai, uma cidade internacional da China, criada em 2001, é uma corporação de alta tecnologia de fabricação profissional, fornece pesquisa e fabricação, entidade que integra design óptico, mecânico e eletrônico.Agora concluímos o pipelining primário da fabricação do codificador.Após o desenvolvimento por muitos anos, os codificadores rotativos agora têm 10 séries e mais de 100 tipos, ambos vendidos popularmente em todo o mundo.Nossos codificadores rotativos são amplamente utilizados no campo de automação, como equipamentos de escritório, equipamentos de conservação de água, equipamentos elétricos, máquinas têxteis, máquinas de carpintaria, máquinas de injeção, equipamentos vulcanizados, dispositivos médicos, máquinas CNC, máquinas metalúrgicas, máquinas de impressão, máquinas de teste, elevador, Servo motor, máquina de embalagem, etc., e ganhou confiança e alta reputação dos clientes.Codificador de marca "hengxiang", possui certificado de sistema de gerenciamento de qualidade iso 9001: 2000 e certificação ce, além disso, temos patentes de invenção próprias cinco e patentes de modelo de utilidade cinco, também passamos pelo projeto de transformação de conquistas novas e de alta tecnologia de xangai.Nossa meta: atender às necessidades do cliente, criar valor social, atender os clientes com atenção e alcançar ganhos mútuos.Sinceramente, bem-vindo a todos os clientes para visitar nossa empresa, para revisar e personalizar os produtos da marca "HengXiang".
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 5
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 6
codificador giratório incremental ótico oco IP50 push pull do eixo HTL TTL de 5000ppr 8mm 7
Perguntas frequentes
Q: Qual é o seu MOQ?
R: 1 peça
Q: Como encomendar o seu codificador?
R: Entre em contato conosco ou envie um e-mail, responderemos o mais rápido possível.
P: você é uma fábrica ou uma empresa comercial?
R: somos 100% de fábrica com nossa marca.
Q: Qual é a sua marca?
R: HENGXIANG
P: você pode enviar o produto para o nosso país?
R: Sim, informe seu destino e CEP, verificaremos o custo do frete para você imediatamente.
P: como obter o preço mais recente?
R: Entre em contato conosco e diga-me a seleção do modelo do codificador.
P: Como selecionar um modelo de codificador correto?
R: Um modelo de codificador correto é baseado em diferentes aplicações e parâmetros, você pode entrar em contato conosco para suporte técnico se tiver alguma dúvida.
P: você oferece suporte técnico?
R: Sim, temos técnicos profissionais que podem resolver todas as suas dúvidas.
P: sua fábrica pode oferecer uma amostra?
R: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
R: atualmente, nossa fábrica aceita t/t, cartão de crédito, paypal, western union ou dinheiro.
P: você tem alguns vídeos de seus produtos?
R: Sim, você pode visitar nossa página do YOUTUBE para vídeos do codificador.
P: Qual é a política de garantia do seu produto codificador?
R: garantia de qualidade de 1 ano e suporte técnico vitalício.
P: Onde posso baixar o catálogo ou folha de dados do codificador?
R: Você pode visitar nosso site oficial ou enviar um e-mail diretamente para os arquivos mais recentes.
P: Quais parâmetros são solicitados antes de solicitar um codificador?
R: Você deve obter alguns parâmetros básicos antes de começar a fazer o pedido.Tais como dimensões de instalação, resoluções, sinal de circuito, tensão de alimentação, etc.
Se você tiver alguma dúvida sobre como selecionar o modelo, entre em contato conosco para obter mais assistência.
