China Codificador Fornecedor 5000ppr K76 UVW Pulso de Sinal Até 32768 Ppr
-
Realçar
Codificadores Incrementais de Eixo Oco de Sinal UVW
,Codificadores Incrementais de Eixo Oco 5000ppr
,Codificador de Eixo Oco 32768 Ppr
-
Tipo do codificadorCodificador incremental
-
Diâmetro oco do eixo18mm,20mm,22mm;25mm;28mm;30mm;
-
Definição100;200;250;300;360;400;450;500;512;600;720;800;1000; 1024;1200;1800;2000;2048;2500;3000;3600;4096;5
-
Fase de saídaFase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
-
Tensão de fonteDC5V ; DC5V; DC8-30V DC8-30V
-
Outlet typeCable out from side
-
Modo de saídaNPN/PNP (saída de coletor aberto)
-
Comprimento do cabo1000mm
-
Lugar de origemshanghai, China
-
MarcaHENGXIANG
-
CertificaçãoCE,ISO9001
-
Número do modelocodificação K76
-
Quantidade de ordem mínima1 pcs codificador para iniciar o pedido
-
Preçonegotiable
-
Detalhes da embalagemcada 1 peça foi embalada em uma única caixa de papelão
-
Tempo de entrega-5 dias úteis para pedido de amostra, 7-15 dias úteis para pedido em massa
-
Termos de pagamentoD/A, D/P, T/T, Western Union, Cartão de Crédito, Master Card, Paypal, etc
-
Habilidade da fonte100 mil peças por ano
China Codificador Fornecedor 5000ppr K76 UVW Pulso de Sinal Até 32768 Ppr
Fornecedor de codificador da China 5000ppr K76 pulso de sinal UVW até 32768 ppr
Codificador incremental:
O codificador incremental está usando diretamente o princípio de conversão fotoelétrica para produzir três grupos de pulsos de onda quadrada A, B e fase Z;A, B dois grupos de diferença de fase de pulso de 90 graus, para que a direção da rotação possa ser facilmente julgada, e fase Z um pulso por revolução, usado para posicionamento do ponto de referência.Suas vantagens são construção de princípio simples, vida mecânica média pode ser superior a dezenas de milhares de horas, forte capacidade anti-interferência, alta confiabilidade e adequado para transmissão de longa distância.A desvantagem é que ele não pode produzir as informações de posição absoluta da rotação do eixo.

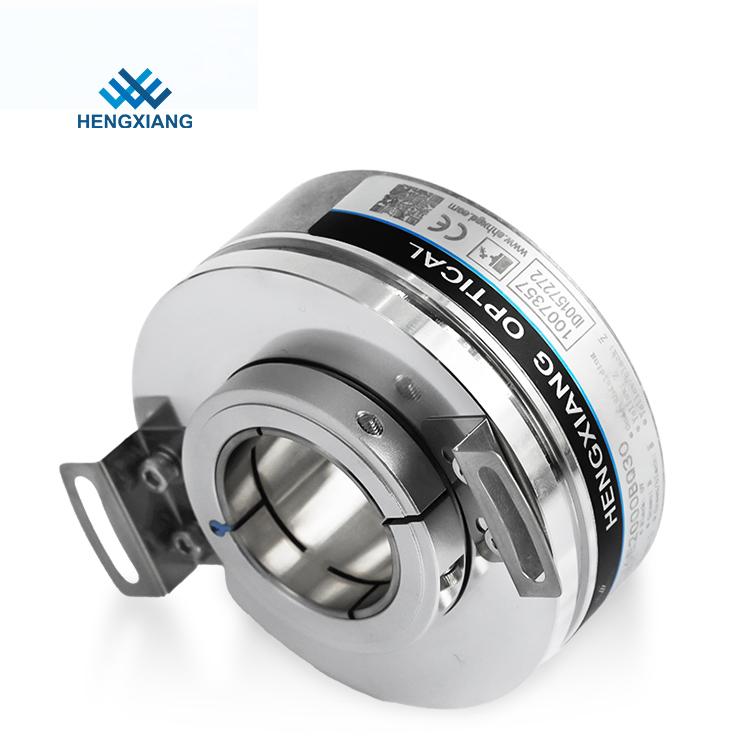

Descrição rápida do codificador K76
Tipo de codificador: codificador incremental
marca: HENGXIANG
Diâmetro externo: 76,5 mm
Espessura: 37mm
Grau de proteção: IP50
Comprimento do cabo: 1000MM
Certificação: CE
Pacote: caixa de papelão
CPor que nos escolher?
Marca HENGXIANG -- O parceiro confiável
CE aprovado - qualidade de produto vantajosa;
Entrega rápida -- forte capacidade de estoque de produtos;
A fábrica fornece diretamente um preço competitivo;
Serviço de balcão único - para sua experiência de compra eficiente;
Design OEM aceito - design personalizado, sua própria marca aceita.
k76 principais características do codificador
| Itens | Parâmetros básicos |
| Tipo de codificador | Codificador incremental |
| Marca | HENGXIANG |
| Diâmetro do eixo oco | 18mm,20mm,22mm;25mm;28mm;30mm; |
| Resolução | 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; |
| 7200;8192;10000；14400;16384；28800；32768 | |
| 1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16; | |
| 8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16; | |
| Fase de saída | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| Tensão de alimentação | DC5V ;DC8-30V |
| Tipo de tomada | Cabo para fora do lado |
| Modo de saída | NPN/PNP (saída de coletor aberto) |
| Saída de tensão | |
| Saída push-pull | |
| unidade de linha (26LS31) TTL | |
| unidade de linha (DC8-30V) HTL | |
| corrente de consumo | 100mA MÁX |
| Frequência de resposta superior | 300KHZ |
| Ondulação admissível | ≤3%rms |
| Tensão de Carga | ≤DC30V |
| GND | não conectar ao codificador |
| Proporção de marca para espaço | 45% a 55% |
envio
o As mercadorias podem ser enviadas via TNT, FedEx, UPS, DHL, EMS, etc.
o Você pode selecionar o expresso de acordo com suas necessidades se o coletor de frete
o Se você não tiver nenhuma conta de correio, verificaremos e encontraremos um expresso mais barato e seguro para você.
o Nossa fábrica tem 30% de desconto com a maioria das empresas de correio, então o preço pode ser o mais barato possível.
Aviso para instalação do codificador
1. Leia atentamente as especificações do codificador antes da instalação
2. O codificador pertence a um instrumento de precisão, por isso devemos evitar choques ou vibrações para proteger as peças internas.
3. A tensão da fonte de alimentação deve ser mantida dentro da faixa especificada, ou o codificador pode ser destruído.
4. Observe os requisitos de coaxialidade ao instalar o eixo de potência, use acoplamento flexível e não pressione o codificador com força.
5. O cabo blindado do codificador deve ser conectado para evitar interferência de eletromagnetismo da corrente alternada, os cabos do codificador devem ser dispostos individualmente.
6. A conexão do diagrama de fiação deve seguir estritamente a cor especificada no catálogo, ou o circuito interno do codificador pode ser destruído
7. O codificador deve estar afastado de campos magnéticos fortes, poeira, óleo, água, temperaturas mais altas (mais baixas) e materiais cáusticos ou inflamáveis durante o trabalho.
8. O sinal do cabo do codificador não pode ser puxado ou dobrado à força.
