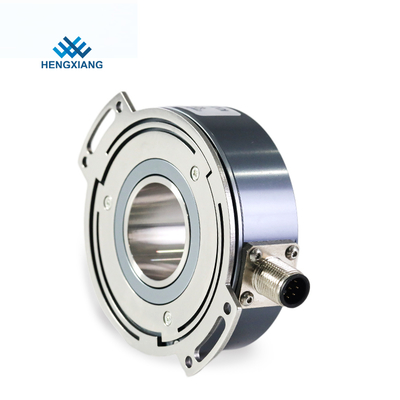

2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole

codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo

Produtos - Codificadores incrementais do eixo oco
  • Realçar

    Codificador incremental giratório fotoelétrico

    ,

    Codificador incremental da máquina IP65

    ,

    2500p/R através do codificador incremental giratório do furo

  • Pulso
    500-10000ppr (65536ppr máximo)
  • Diâmetro externo
    77mm
  • Conexão
    Soquete de Radail (soquete masculino de M12 8pin)
  • Tipo do codificador
    codificador incremental do eixo da cavidade
  • Diâmetro do eixo
    25mm; 30mm (o eixo pode ser personalizado 30mm máximos)
  • Fase
    ABZ/±ABZ
  • Tipo da saída
    OC (NPN); Push pull; HTL; TTL
  • Tamanho da instalação
    85mm (o tamanho da placa da mola pode ser personalizado)
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    K77
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo

  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
Obtenha o preço contacto

Através do codificador incremental giratório fotoelétrico da máquina do furo 2500p/R Ip65



1. Característica:  O codificador incremental do eixo da cavidade da personalização K77, definição/instalação/eixo pode ser personalizado. Consulte por favor a venda para mais informação.



2. Aplicação: Motor, CNC e o outro campo da automatização industrial.



3. Parâmetro importante: Definição até 65536ppr, categoria alta IP65 da proteção



Paramenters básico
Artigos
Parâmetros básicos
Tipo do codificador
Codificador incremental
Tipo
HENGXIANG
Diâmetro externo
77mm
Espessura
31mm
Dimensão da instalação
R85mm (placa 77B85 da mola)
Tipo oco do eixo
através do furo
Diâmetro oco do eixo
25mm, 30mm
Definição
500; 512; 1000; 1024; 2000; 2048; 2500;
4000; 4096; 5000; 8000; 8192; 10000ppr
Fase de saída
Fase A+, B+, Z+, a, b, z
Tensão de fonte
DC5V; DC8-30V
Tipo da tomada
Conector macho (M12, 8pin) do soquete radial; Cabo radial
Modo de saída
NPN (saída de coletor aberto)
Saída push pull
linha movimentação (26LS31, DC5V) TTL
linha movimentação (26C31, DC5V) TTL
linha movimentação (DC8-30V) HTL
Consumo atual
100mA MAX
Frenquency superior da resposta
100KHZ
Ondinha permissível
≤3%rms
Tensão da carga
≤DC30V
Terra
para não conectar ao codificador
Mark à relação de espaço
45% a 55%
começando o torque
menos do que 80x 10-3 N.m
Momento de Intertia
menos do que 100x 10-6kg.m2
Carga de eixo
70N radial; 50N axial
REV superior
3000RPM; IP65
Carregando a vida
1.5x109 revs na carga avaliado (100000hours em 2500RPM)
Temperatura ambiental
Funcionamento: - 20 ~+85°; armazenamento: - 25 ~+90°
Umidade ambiental
Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista)
Amplitude 1.52mm, 5-55Hz, 2 horas para a linha central três individualmente
Peúga (resista)
1960m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente
Material do eixo
De aço inoxidável
Shell Material
Alumínio moldado do diâmetro
Comprimento do cabo
1000mm
Categoria da proteção
IP65
Comprimento do cabo
1M (o comprimento do cabo poderia ser adicionado apropriadamente perto

exija, mas precisa o pagamento individualmente)
Certificação
CE
pacote
Caixa da caixa
Peso líquido
Sobre 500g (com pacote)
Descrição de produtos

Confirmação do parâmetro:

codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 0



Dimensões básicas:
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 1
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 2
Empacotamento do produto
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 3
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 4
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 5
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 6
Uso do produto
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 7
Sobre a fábrica
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 8
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 9
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 10
codificador incremental giratório fotoelétrico da máquina de 2500p/R IP65 através do furo 11
