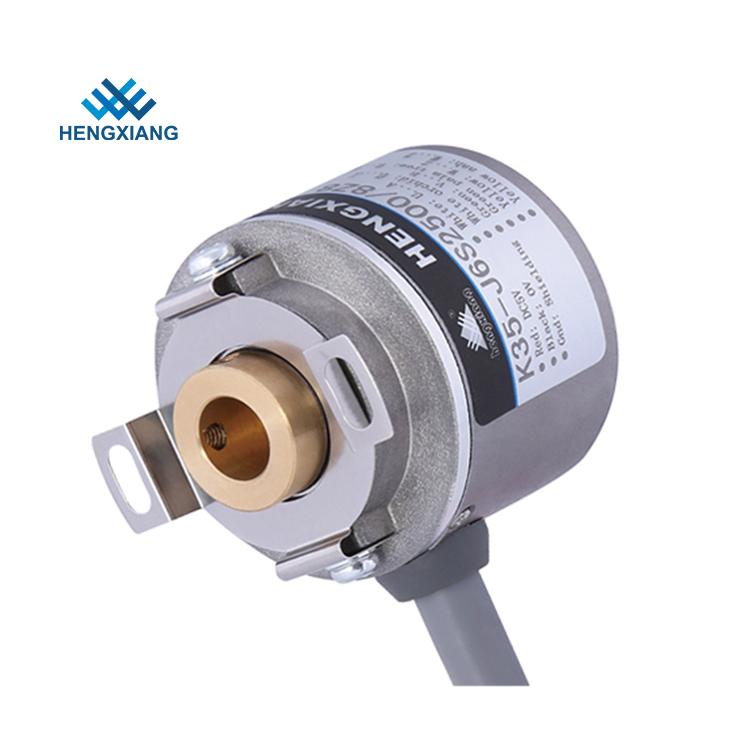

Diâmetro externo 35mm 1000ppr do codificador incremental oco do furo cego do codificador K35 do eixo
Número da peça do codificador algum K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
Especificação para o codificador do servo motor K35
| Artigos | Parâmetros básicos |
| Tipo | HENGXIANG |
| Tipo do codificador | Codificador incremental |
| Diâmetro externo | 35mm |
| Espessura | 35mm |
| Dimensão da instalação | 40mm (placa 35T40 da mola); 29mm (35T29) |
| Tipo oco do eixo | furo cego |
| Diâmetro oco do eixo | 6mm, 8mm; 10mm |
| Definição | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000 |
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
| Fase de saída | Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W- |
| Tensão de fonte | DC5V & DC8--30V |
| Força da isolação | AC500V 60s |
| Resistência de isolação | 10MΩ |
| Terra | para não conectar ao codificador |
| Mark à relação de espaço | 45% a 55% |
| começando o torque | menos do que 5.9x 10-3 N.m |
| Momento de Intertia | menos do que 1x 10-6kg.m2 |
| Carga de eixo | 30N radial; 20N axial |
| Parte superior REV | 5000RPM |
| Vida do rolamento | 1.5x109 revs na carga avaliado (100000hrs em 2500RPM) |
| Temperatura ambiental | Funcionamento: - 20 ~+80°; armazenamento: - 25 ~+90° |
| Umidade ambiental | Funcionamento e armazenamento: 35-85%RH (noncondensing) |
| Vibração (resista) | Amplitude 0.75mm, 5-55Hz, 2 horas para a linha central três individualmente |
| Peúga (resista) | 490m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente |
| Material de Shell | morre o alumínio de molde |
| Certificação | CE |
| pacote | Caixa da caixa |
| Peso líquido | Sobre 100g (com pacote) |
Nossa vantagem
Capacidade da produção do codificador da fábrica
5000 partes pelo mês
-------- Linha de produção capacidade
50000 partes pelo ano
--------Unidades reais produzidas (o ano anterior)
Termos do pagamento:
1. T/T, união ocidental, cartão de crédito, Paypal, etc.
2. 3-5 dias de trabalho após o pagamento recebido
3. Os codificadores estarão uma vez prontos enviado
Matérias que precisam a atenção
1. Deve escolher a tensão de fonte de alimentação: DC5V ou DC8-30V
2. Deve escolher o número de modelo da placa da mola de lâmina se você seleciona o codificador de eixo oco
3. Recomende por favor a velocidade do motor (RPM) essa você realmente uso
4. Se você tem quaisquer outras exigências, forneça por favor o parâmetro do detalhe
