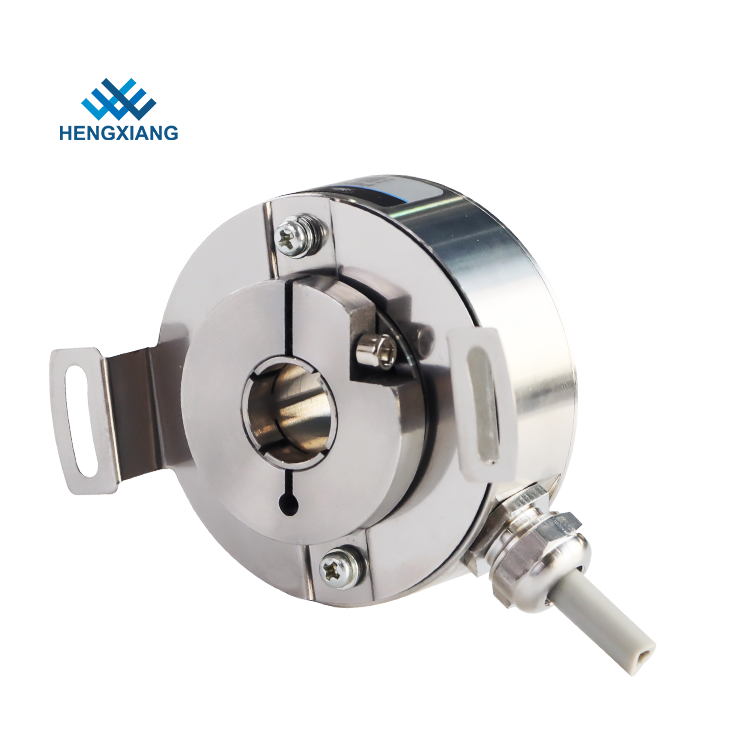

Do eixo alto de aço da cavidade da proteção IP65 de Staninless codificador giratório incremental
Característica: Diamter externo incremental do codificador 50mm, através do furo cego do furo disponível, sinal de UVW.
Aplicação: Motor, CNC, indústria da automatização, cadeia de fabricação, etc.
Parâmetros importantes: ppr 10000 máximo & 5000/8ppr, proteção IP65 alta (prova da água, prova da poeira), sinal de aço inoxidável, diferencial (TTL/HTL).
Produto Paramenters:
Artigos
|
Parâmetros básicos
|
Tipo
|
HENGXIANG
|
Tipo do codificador
|
Tipo incremental
|
Diâmetro externo
|
50mm
|
Espessura
|
27mm
|
Tipo oco do eixo
|
Através do eixo
|
Diâmetro oco do eixo
|
10mm; 12mm; 14mm; 15mm (opcional)
|
Definição
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
Fase de saída
|
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Tensão de fonte
|
DC5V; DC8-30V
|
Tipo da tomada
|
Cabo radial
|
Modo de saída
|
F=Push-pull; C=TTL (DC5V)
|
E=HTL (DC8-30V)
|
Consumo atual
|
100mA máximo; 120mA máximo
|
Frenquency superior da resposta
|
100kHZ; 500kHZ; 600kHZ
|
Terra
|
não conectado ao codificador
|
Começando o torque
|
Menos do que 9.8×10-3 N.m
|
Momento da inércia
|
Menos do que 6.5×10-6 kg.m2
|
Temperatura ambiental
|
Funcionamento: -40~+90℃ (cabo de enrolamento repetível: -10℃); Armazenamento: -45~+95℃
|
Umidade ambiental
|
Funcionamento e armazenamento: 50~85%RH (noncondensing)
|
Proteção
|
IP67
|
Shell
|
De aço inoxidável
|
Certificação
|
CE
|
pacote
|
Caixa da caixa
|
Peso líquido
|
Sobre 150g
|
