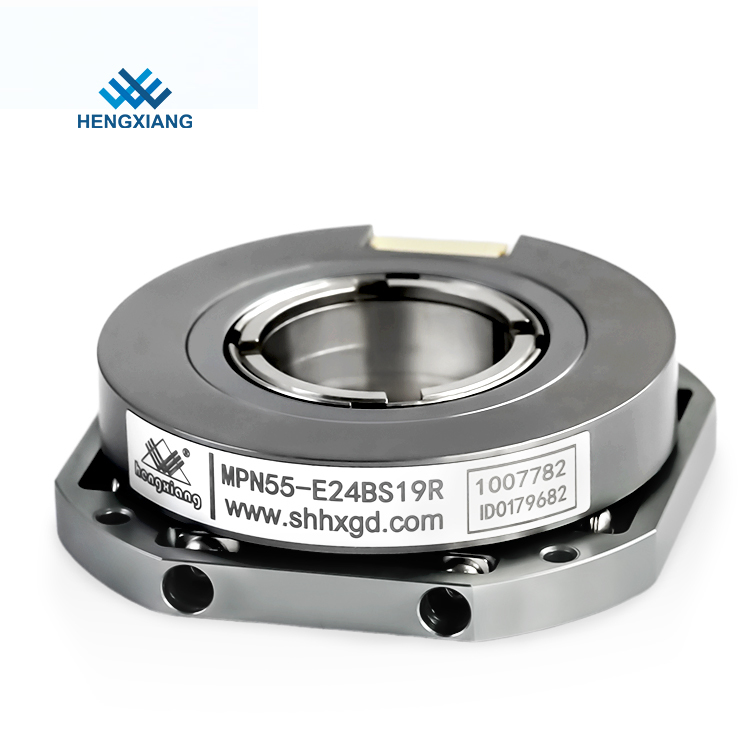

16bits 32bits multi-volta flange rotativo absoluto codificador de robô SSI 15mm oco MPN55
Codificador absoluto:
Codificador absoluto é o sensor que emite digital diretamente, existem vários discos de código concêntricos ao longo da direção radial em seu disco de código circular, existem setores translúcidos e não translúcidos em cada canal compostos uns pelos outros, as árvores setoriais dos canais de código adjacentes são relacionamento duplo, o número de canais de código no disco de código é o número de bits de seu digital binário, em um lado do disco de código está a fonte de luz.
1. Recurso:Mesacodificador, tipo absoluto,multivolta,eixo oco, codificador SSI,
fornecedor chinês de codificador de alta qualidade em Xangai.
2. Aplicação:servo motor,robô e outras automações industriais.
3. Parâmetros importantes:
|
Itens
|
Parâmetros básicos
|
|
Marca
|
Hengxiang
|
|
Tipo de codificador
|
Codificador absoluto
|
|
Diâmetro externo
|
55mm (Flange de montagem 65mm)
|
|
Espessura
|
15mm
|
|
Tipo de eixo oco
|
Através do orifício
|
|
Diâmetro do eixo oco
|
14mm;15mm;19mm;20mm;24mm
|
|
Resolução
|
turno único: 17 bits, 19 bits, 20 bits, 22 bits, 24 bits
|
|
multivolta: 1716=17+16Bit, 1916=19+16Bit,
|
|
2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
|
|
Interface
|
E=SM08B-GHS-TB ；J=cabo radial
|
|
Comunicação
|
B=BISS-C;S=SSI
|
|
Conexão elétrica
|
R=RS-485
|
|
Modo de saída
|
M=voltas múltiplas
|
|
S = volta única
|
|
Princípio de digitalização
|
Código de grade reflexiva
|
|
Precisão
|
±80"
|
|
Velocidade de resposta
|
Ação normal: 6000min-1
|
|
Ruído do sinal de posição RMS
|
±2@18 bits/r
|
|
Frequência do relógio de comunicação
|
≤10MHz(BISS) ou ≤ 5MHz(SSI)
|
|
Hora de início
|
valor típico: 13ms
|
|
Período de amostragem de posição absoluta
|
≤75 ns
|
|
Velocidade permitida
|
≤32200 r/min (restrito pelo limite de velocidade mecânica)
|
|
Cabo
|
Cabo de par trançado diferencial
|
|
Comprimento do cabo
|
200mm-10000mm
|
|
Conexão Mecânica
|
Com rolamento e eixo de travamento circundado
|
|
Torque inicial
|
menos de 9,8 × 10-3 Nm
|
|
momento de inércia
|
menos de 6,5×10-6 kg.m2
|
|
Carga do eixo
|
Radial 30N;Axial 20N
|
|
velocidade de giro
|
≤6000rpm
|
|
Material da casca
|
Alumínio
|
|
Temperatura ambiente
|
Operacional: -20~+95℃;Armazenamento: -25~+100℃
|
|
Umidade ambiental
|
Operação e armazenamento: 35~85% UR (sem condensação)
|
|
Vibração
|
Amplitude 1,52mm, 5~55HZ,2h para direção X,Y,Z individualmente
|
|
Choque
|
980m/s2 11ms, três vezes para a direção X,Y,Z individualmente
|
|
Proteção
|
IP50
|
|
Peso líquido
|
Cerca de 150g
|
4. Detalhes do MPN55
