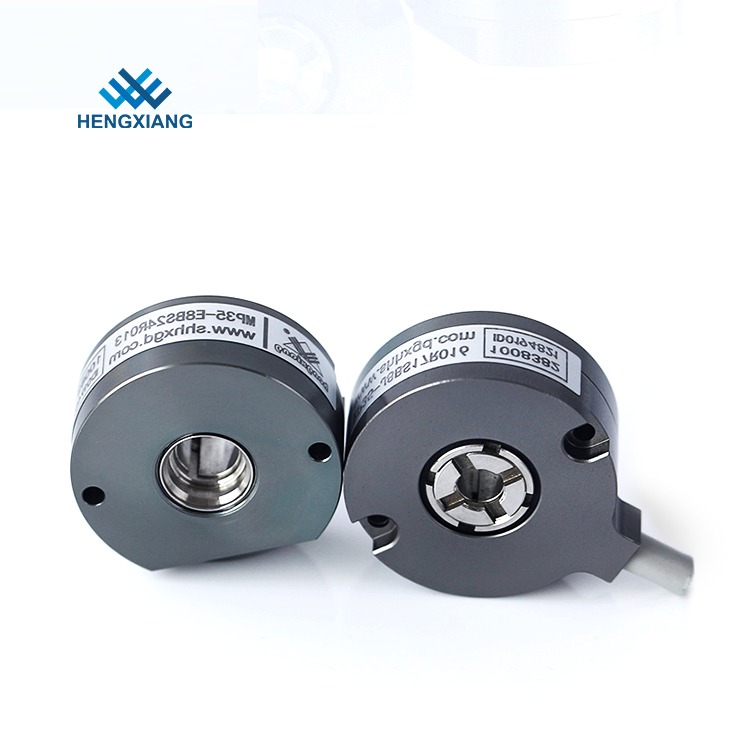

Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica

Produtos - Codificador oco do absolute do eixo

Realçar

Codificador giratório ótico da única volta
,
Codificador absoluto da única volta da robótica
,
Codificador absoluto do eixo giratório da cavidade
Tipo

HENGXIANG
Tipo do codificador

Codificador absoluto
Diâmetro externo

35mm
Tipo oco do eixo

Através do furo
Diâmetro oco do eixo

14mm; 15mm; 19mm; 20mm; 24mm
Definição

único-volta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit; 2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
Relação

E=SM08B-GHS-TB; Cabo de J=radial
Uma comunicação

B=BISS-C; S=SSI
Conexão elétrica

R=RS-485
Proteção

IP50
Lugar de origem

Shanghai, China
Marca

HENGXIANG
Certificação

CE,ISO9001
Número do modelo

MP35
Quantidade de ordem mínima

codificador 1pcs para começar a ordem
Preço

negotiable
Detalhes da embalagem

cada um 1 parte foi embalado na única caixa da caixa
Tempo de entrega

3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
Termos de pagamento

MP35
Habilidade da fonte

partes 100K pelo ano

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica

button button

Obtenha o preço contacto

Codificador absoluto ótico da volta 17bit 19bit 20bit 22bit 24bit MP35 da robótica da aplicação do codificador do rotery Rs485 único

Descrição do produto MP35

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 0

Por que nos escolha?

--Tipo de HENGXIANG--O sócio de confiança
--CE aprovado--qualidade de produto favorizada;
--Entrega rápida--capacidade conservada em estoque forte do produto;
--Fábrica diretamente para fornecer um preço competitivo;
--Serviço de uma parada--para sua experiência comprando eficiente;
--O projeto do OEM aceitou--o projeto personalizado, seu próprio tipo aceitou

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 1

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 2

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 3

Parâmetros giratórios do codificador da série MP35

Artigos	Parâmetros básicos
Tipo	Hengxiang
Tipo do codificador	Codificador absoluto
Diâmetro externo	35mm
Espessura	15mm
Tipo oco do eixo	Através do furo
Diâmetro oco do eixo	14mm; 15mm; 19mm; 20mm; 24mm
Definição	único-volta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit

	2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
Relação	E=SM08B-GHS-TB; Cabo de J=radial
Uma comunicação	B=BISS-C; S=SSI
Conexão elétrica	R=RS-485
Modo de saída
Modo de saída	S=single-turn
Princípio de varredura	Código reflexivo da raspagem
Precisão	±60”
Velocidade da resposta	Ação normal: 6000min-1
Ruído do sinal da posição do RMS	± 2@18 bits/r
Frequência de pulso de disparo de uma comunicação	≤10MHz (BISS) ou ≤ 5MHz (SSI)
Horas de início	valor típico: 13ms
Período de amostra absoluto da posição	≤75 ns
Velocidade permissível	≤32200 r/min (restringido pelo limite de velocidade mecânico)
Cabo	Cabo torcer-emparelhado diferencial
Comprimento do cabo	200mm-10000mm
Conexão mecânica	Com bearing& eixo de travamento cercado
Começando o torque	menos do que 9.8×10-3 N.m
Momento com inércia	menos do que 6.5×10-6 kg.m2
Carga de eixo	30N radial; 20N axial
Massacrou a velocidade	≤6000rpm
Shell Material	Alumínio
Temperatura ambiental	Funcionamento: -20~+95℃; Armazenamento: -25~+100℃
Umidade ambiental	Funcionamento e armazenamento: 35~85%RH (Noncondensing)
Vibração	Amplitude 1.52mm, 5~55HZ, 2h para X, Y, sentido de Z individualmente
Choque	980m/s2 11ms, três vezes para X, Y, sentido de Z individualmente
Proteção	IP50
Peso líquido	Sobre 100g

Uso do produto

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 4

- Introdução do uso do produto

- Adubo inteligente --Levantamento e metalúrgico --motores assíncronos trifásicos
- Condicionador de ar solar
- Sistema de teste do rotor da armadura
- Máquina de corte de alta velocidade
Rotina automática - verificador
- Equipamento inteligente
Petróleo - maquinaria e equipamento- Equipamento elétrico
- Invertery

Introdução de Hengxiang Empresa

A eletrônica Co. de ShanghaiHengxiangOptical, Ltd, situado em Shanghai, uma cidade internacional de China, estabelecida em 2001, é um corporaçõ de fabricação profissional da alto-tecnologia, um providesresearch e uma fabricação, um projeto ótico, mecânico e eletrônico entityintegrating. Nós temos terminado agora o encanamento preliminar da fabricação do codificador. Após o desenvolvimento por muitos anos, os codificadores giratórios têm agora 10 séries e sobre 100 tipos, popularmente venda em todo o mundo. Nossos codificadores giratórios são amplamente utilizados para o equipamento do campo da automatização, como, de escritório, da tutela da água equipamento, equipamento elétrico, maquinaria de matéria têxtil, maquinaria de Carpentrymachinery, de injeção, Vulcanizateequipment, dispositivo médico, máquina do CNC, máquina metalúrgica, maquinaria de impressão, máquina de teste, elevador, servo motor, máquina de embalagem, etc., e ganharam a confiança e a reputação alta dos clientes.

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 5

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 6

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 7

O codificador do tipo de “HengXiang”, tem ISO9001: O certificado 2000 do sistema de gerenciamento da qualidade e a certificação do CE, além disso, nós temos próprios
as patentes da invenção cinco e as patentes modelo de serviço público cinco, igualmente passaram Shanghai novo e projeto de AchievementsTransformation da Alto-tecnologia.
Nosso alvo: A exigência do cliente da reunião, criando o valor social, servindo clientes atentamente e realização vantajoso para as duas partes. Sinceramente bem-vindo
todos os clientes para visitar nossa empresa, aos rever e produtos do tipo de “HengXiang” do costume.

Codificador absoluto 20bit MP35 do único eixo giratório da cavidade da volta para a robótica 8

Matérias que precisam a atenção

1. Deve escolher a tensão de fonte de alimentação: DC5V ou DC8-30V

2. Deve escolher o número de modelo da placa da mola de lâmina se você seleciona o codificador de eixo oco

3. Recomende por favor a velocidade do motor (RPM) que você realmente para se usar

4. Se você tem quaisquer outras exigências, forneça por favor parâmetros do detalhe

Expedição

1. Os bens podem enviado através de TNT, de Fedex, de UPS, de DHL, de EMS, etc.

2. Você poderia selecionar o expresso de acordo com suas exigências se coletor do frete

3. Se você não tem nenhuma conta do correio, nós verificaremos e encontraremos um o mais barato e uma segurança expressos para você.

4. Nossa fábrica tem o desconto de 30% com a maioria de empresa de correio, assim que o preço poderia ser tão barato como possível.
