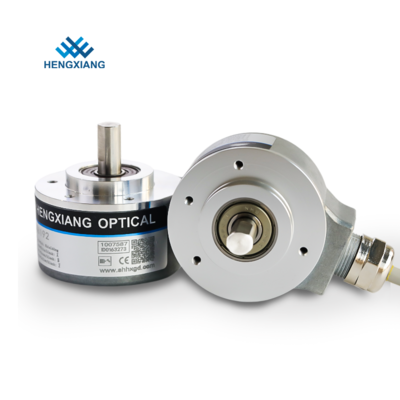

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V

Produtos - Codificador do elevador
  • Realçar

    Codificador de Elevador Incremental de Eixo Sólido

    ,

    Codificador de Elevador Óptico

    ,

    Codificador Incremental de Elevador 30v

  • Tipo do codificador
    Codificador incremental
  • Diâmetro externo
    51mm
  • Modo de saída
    NPN; PNP; Tensão; Push pull; TTL; HTL
  • Tipo da tomada
    Cabo radial; Soquete radial; Cabo radial com tomada
  • Estágio
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Resolução
    100-23040 ppr
  • Diâmetro do eixo
    Eixo contínuo 8mm (tipo de D)
  • Grau de proteção
    IP50; IP65
  • Tensão de alimentação
    DC5V; DC8-30V
  • Espessura
    29mm
  • Lugar de origem
    shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    S52
  • Quantidade de ordem mínima
    1 peça
  • Preço
    Consult us
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    partes 100K pelo ano

Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Obtenha o preço contacto

Codificador de elevador mecânico incremental de eixo sólido óptico 5-30V





Classificação do codificador:

De acordo com o princípio de detecção, o codificador pode ser dividido em óptico, magnético, indutivo e capacitivo, e de acordo com seu método de escala e forma de saída do sinal, pode ser dividido em incremental, absoluto e híbrido.



1. Recurso:8mm Sólidohasteincrementalcodificador de pólo.



2. Aplicação:Motor,CNC e outras automações industriais.



3. Parâmetros importantes:Alto grau de proteçãoIP65,Alta resolução100-23040 ppr,UVWsinal, resolução/pólo até 8192/8







Parâmetros do produto
Itens
Parâmetros básicos
Marca
HENGXIANG
Tipo de codificador
Codificador incremental
Diâmetro externo
51mm
Espessura
29mm
Dimensão da instalação
diâmetro 40mm
Comprimento do eixo
16mm
Diâmetro do eixo sólido
8mm (forma D)
Resolução
1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600;
4096;5000;5760;8192;10000；11520；16384；20000；23040

1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;

2048/8;4096/4;4096/6;4096/8;8192/4;8192/6;/8192/8
Fase de saída
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensão de alimentação
DC5V ;DC8-30V
Tipo de tomada
Cabo para fora da parte de trás
Tomada por trás
Cabo para fora da parte traseira com soquete
Modo de saída
NPN&PNP
Saída de tensão
Saída push-pull
Saída de diferença (TTL, HTL, RS422)
corrente de consumo
100mA MÁX
Frequência de resposta superior
300KHZ
Ondulação admissível
≤3%rms
Tensão de Carga
≤DC30V
GND
não conectar ao codificador
Proporção de marca para espaço
45% a 55%
torque inicial
menos de 5 x 10-3 Nm
Momento Intertia
menos de 3x 10-6kg.m2
Carga do eixo
Radial 60N;Axial 60N
REV superior
3000RPM ;IP65≤2000r rpm
Vida de rolamento
1,5x109 rotações em carga nominal (100000hrs a 2500RPM)
Temperatura ambiente
Operação:-20 ～+80°; armazenamento:-25 ～+90°
Umidade ambiental
Operação e armazenamento: 35-85% RH (sem condensação)
Vibração (suportar)
Amplitude 0,75mm,5-55Hz,2 horas para três eixos individualmente
Meia (suportar)
490m/s2 ,11 ms três vezes para a direção X,Y,Z individualmente
Material do Eixo
Aço inoxidável
Material da casca
Diâmetro de alumínio fundido
Comprimento do cabo
1000mm (cabo com blindagem)
Grau de proteção
IP50 ;IP65
Comprimento do cabo
1M (o comprimento do cabo pode ser adicionado adequadamente por

exigir, mas precisa de pagamento individualmente)
Certificação
CE
pacote
Caixa de papelão
Peso líquido
Cerca de 300g (com pacote)





Descrição dos produtos
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 0
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 1
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 2



Guia de Seleção de Modelo
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 3











Número do modelo do codificador S52 para referência:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52-TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensões de fabricação
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 4
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 5

Embalagem do produto
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 6
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 7
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 8
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 9
Uso do produto
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 10
Sobre a fábrica
ShanghaiHengxiangOptical Electronics Co., Ltd, localizada em Xangai, uma cidade internacional da China, criada em 2001, é uma corporação de alta tecnologia de fabricação profissional, fornece pesquisa e fabricação, entidade que integra design óptico, mecânico e eletrônico.Agora concluímos o pipelining primário da fabricação do codificador.Após o desenvolvimento por muitos anos, os codificadores rotativos agora têm 10 séries e mais de 100 tipos, ambos vendidos popularmente em todo o mundo.Nossos codificadores rotativos são amplamente utilizados no campo de automação, como equipamentos de escritório, equipamentos de conservação de água, equipamentos elétricos, máquinas têxteis, máquinas de carpintaria, máquinas de injeção, equipamentos vulcanizados, dispositivos médicos, máquinas CNC, máquinas metalúrgicas, máquinas de impressão, máquinas de teste, elevador, Servo motor, máquina de embalagem, etc., e ganhou confiança e alta reputação dos clientes.Codificador de marca "hengxiang", possui certificado de sistema de gerenciamento de qualidade iso 9001: 2000 e certificação ce, além disso, temos patentes de invenção próprias cinco e patentes de modelo de utilidade cinco, também passamos pelo projeto de transformação de conquistas novas e de alta tecnologia de xangai.Nossa meta: atender às necessidades do cliente, criar valor social, atender os clientes com atenção e alcançar ganhos mútuos.Sinceramente, bem-vindo a todos os clientes para visitar nossa empresa, para revisar e personalizar os produtos da marca "HengXiang".
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 11
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 12
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 13
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 14
Comentários dos clientes
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 15
Perguntas frequentes
Q: Qual é o seu MOQ?
R: 1 peça
Q: Como encomendar o seu codificador?
R: Entre em contato conosco ou envie um e-mail, responderemos o mais rápido possível.
P: você é uma fábrica ou uma empresa comercial?
R: somos 100% de fábrica com nossa marca.
Q: Qual é a sua marca?
R: HENGXIANG
P: você pode enviar o produto para o nosso país?
R: Sim, informe seu destino e CEP, verificaremos o custo do frete para você imediatamente.
P: como obter o preço mais recente?
R: Entre em contato conosco e diga-me a seleção do modelo do codificador.
P: Como selecionar um modelo de codificador correto?
R: Um modelo de codificador correto é baseado em diferentes aplicações e parâmetros, você pode entrar em contato conosco para suporte técnico se tiver alguma dúvida.
P: você oferece suporte técnico?
R: Sim, temos técnicos profissionais que podem resolver todas as suas dúvidas.
P: sua fábrica pode oferecer uma amostra?
R: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
R: atualmente, nossa fábrica aceita t/t, cartão de crédito, paypal, western union ou dinheiro.
P: você tem alguns vídeos de seus produtos?
R: Sim, você pode visitar nossa página do YOUTUBE para vídeos do codificador.
P: Qual é a política de garantia do seu produto codificador?
R: garantia de qualidade de 1 ano e suporte técnico vitalício.
P: Onde posso baixar o catálogo ou folha de dados do codificador?
R: Você pode visitar nosso site oficial ou enviar um e-mail diretamente para os arquivos mais recentes.
P: Quais parâmetros são solicitados antes de solicitar um codificador?
R: Você deve obter alguns parâmetros básicos antes de começar a fazer o pedido.Tais como dimensões de instalação, resoluções, sinal de circuito, tensão de alimentação, etc.
Se você tiver alguma dúvida sobre como selecionar o modelo, entre em contato conosco para obter mais assistência.
