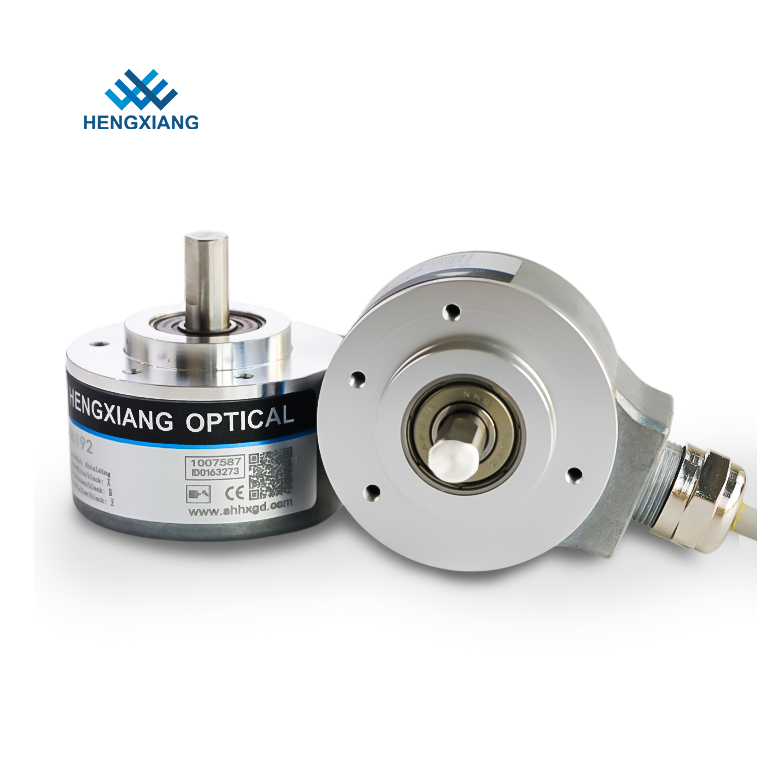

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V

Produtos - Codificador do elevador
  • Realçar

    Codificador contínuo ótico do elevador do eixo

    ,

    Codificador incremental do elevador IP50

    ,

    Codificador mecânico 30V do elevador

  • Tipo do codificador
    Codificador incremental
  • Diâmetro externo
    51mm
  • Modo de saída
    NPN; PNP; Tensão; Push pull; TTL; HTL
  • Tipo da tomada
    Cabo radial; Soquete radial; Cabo radial com tomada
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Definição
    100-23040 ppr
  • Diâmetro do eixo
    Eixo contínuo 8mm (tipo de D)
  • Categoria da proteção
    IP50; IP65
  • Tensão de fonte
    DC5V; DC8-30V
  • Espessura
    29mm
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    S52
  • Quantidade de ordem mínima
    1pcs
  • Preço
    Consult us
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    partes 100K pelo ano

Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Obtenha o preço contacto

Codificador médio mecânico incremental 5-30V do elevador do dever do eixo contínuo ótico



1. Característica: codificador incremental do polo do eixo contínuo de 8mm.



2. Aplicação: Motor, CNC e outras automatizações industriais.



3. Parâmetros importantes: Categoria alta IP65 da proteção, ppr da alta resolução 100-23040, sinal de UVW,                                                   definição/polo até 8192/8







Produto Paramenters
Artigos
Parâmetros básicos
Tipo
HENGXIANG
Tipo do codificador
Codificador incremental
Diâmetro externo
51mm
Espessura
29mm
Dimensão da instalação
diâmetro 40mm
Comprimento do eixo
16mm
Diâmetro contínuo do eixo
8mm (forma de D)
Definição
1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040

1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;

2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Fase de saída
Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
Tensão de fonte
DC5V; DC8-30V
Outlettype
Cabo para fora da parte traseira
Soquete para fora da parte traseira
Cabo para fora da parte traseira com soquete
Modo de saída
NPN&PNP
Saída da tensão
Saída push pull
Saída da diferença (TTL, HTL, RS422)
Consumo atual
100mA MAX
Frenquency superior da resposta
300KHZ
Ondinha permissível
≤3%rms
Tensão da carga
≤DC30V
Terra
para não conectar ao codificador
Mark à relação de espaço
45% a 55%
começando o torque
menos de 5 x 10-3 N.m
Momento de Intertia
menos do que 3x 10-6kg.m2
Carga de eixo
60N radial; 60N axial
REV superior
3000RPM; IP65≤2000r RPM
Carregando a vida
1.5x109 revs na carga avaliado (100000hours em 2500RPM)
Temperatura ambiental
Funcionamento: - 20 ~+80°; armazenamento: - 25 ~+90°
Umidade ambiental
Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista)
Amplitude 0.75mm, 5-55Hz, 2 horas para a linha central três individualmente
Peúga (resista)
490m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente
Material do eixo
De aço inoxidável
Shell Material
Alumínio moldado do diâmetro
Comprimento do cabo
1000mm (cabo com proteção)
Categoria da proteção
IP50; IP65
Comprimento do cabo
1M (o comprimento do cabo poderia ser adicionado apropriadamente perto

exija, mas precisa o pagamento individualmente)
Certificação
CE
pacote
Caixa da caixa
Peso líquido
Sobre 300g (com pacote)





Descrição de produtos
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 0
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 1
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 2



Modelo Selection Guide
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 3











Número de modelo do codificador S52 para a referência:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensões de fabricação
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 4
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 5

Empacotamento do produto
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 6
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 7
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 8
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 9
Uso do produto
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 10
Sobre a fábrica
A eletrônica Co. de ShanghaiHengxiangOptical, Ltd, situado em Shanghai, uma cidade internacional de China, estabelecida em 2001, é um corporaçõ de fabricação profissional da alto-tecnologia, um providesresearch e uma fabricação, um projeto ótico, mecânico e eletrônico entityintegrating. Nós temos terminado agora o encanamento preliminar da fabricação do codificador. Após o desenvolvimento por muitos anos, os codificadores giratórios têm agora 10 séries e sobre 100 tipos, popularmente venda em todo o mundo. Nossos codificadores giratórios são amplamente utilizados para o equipamento do campo da automatização, como, de escritório, da tutela da água equipamento, equipamento elétrico, maquinaria de matéria têxtil, maquinaria de Carpentrymachinery, de injeção, Vulcanizateequipment, dispositivo médico, máquina do CNC, máquina metalúrgica, maquinaria de impressão, máquina de teste, elevador, servo motor, máquina de embalagem, etc., e ganharam a confiança e a reputação alta dos clientes. O codificador do tipo de “HengXiang”, tem ISO9001: O certificado 2000 do sistema de gerenciamento da qualidade e a certificação do CE, além disso, nós temos próprias patentes da invenção cinco e patentes modelo de serviço público cinco, igualmente passamos Shanghai novo e projeto de AchievementsTransformation da Alto-tecnologia. Nosso alvo: A exigência do cliente da reunião, criando o valor social, servindo clientes atentamente e realização vantajoso para as duas partes. Dê boas-vindas sinceramente a todos os clientes para visitar nossa empresa, para rever e produtos do tipo de “HengXiang” do costume.
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 11
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 12
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 13
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 14
O feedback de clientes
Codificador médio mecânico incremental 5 do elevador do dever do eixo contínuo ótico - 30V 15
FAQ
Q: Que é seu MOQ?
: 1pcs
Q: Como pedir seu codificador?
: Contacte-nos, ou envie-nos e-mail, nós respondê-lo-emos o mais cedo possível.
Q: São você uma fábrica ou uma empresa comercial?
: nós somos a fábrica 100% com nosso tipo.
Q: Que é seu tipo?
: HENGXIANG
Q: Pode você produto navio a nosso país?
: Sim, recomende por favor seus destino e código postal, nós verificaremos o custo do frete para ver se há você imediatamente.
Q: Como obter o preço o mais atrasado?
: Contacte-nos e diga-me o codificador a seleção modelo.
Q: Como selecionar um modelo direito do codificador?
: Um modelo direito do codificador é baseado em aplicações diferentes e parâmetros, você poderia contactar-nos para o suporte laboral se você tem qualquer pergunta.
Q: Você oferece o suporte laboral?
: Sim, nós temos o técnico profissional que pode resolver todas suas dúvidas.
Q: Pode você fábrica oferta uma amostra?
: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
: Atualmente, nossa fábrica aceita T/T, cartão de crédito, Paypal, Western Union ou dinheiro.
Q: Você tem alguns vídeos de seus produtos?
: Sim, você poderia visitar nossa página de YOUTUBE para vídeos do codificador.
Q: Que é sua política da garantia do produto do codificador?
: garantia de uma qualidade de 1 ano e suporte laboral de vida.
Q: Onde posso eu transferir o catálogo ou a folha de dados do codificador?
: Você poderia visitar nosso Web site oficial ou envia-nos e-mail diretamente aos arquivos os mais atrasados.
Q: Que parâmetros são pedidos antes de pedir um codificador?
: Você deve obter alguns parâmetros básicos antes que você comece pedir. Como dimensões da instalação, definições, sinal do circuito, tensão de fonte de alimentação, etc.
Se você tem alguma dúvida em selecionar o modelo, você é bem-vindo contactar-nos para mais assistente.
