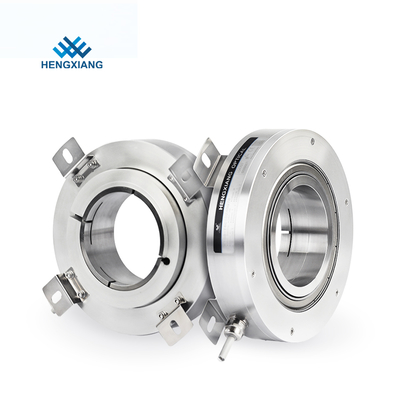

Hollow Shaft Electronic Encoder Elevator Spare Parts 80000 Ppr Shaft Up To 82mm K158

Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade

  • Realçar

    Codificador rotativo de alta resolução K158 de 82 mm

    ,

    Codificador eletrônico de elevador

    ,

    Codificador eletrônico de eixo oco 80000 ppr

  • Nome do Produto
    posição giratória do codificador da grande abertura que mede através do furo 75mm K158-T6C2048BQ75 p
  • Diâmetro externo
    158mm
  • GND
    não conectar ao codificador
  • Dimensão da instalação
    R85mm (placa de mola 158T170)
  • Definição
    1024;2048;20000;40000;80000
  • Tensão de fonte
    DC5V ; DC5V; DC8-30V DC8-30V
  • Frequência superior da resposta
    300KHZ
  • Consumo atual
    100mA MAX
  • Lugar de origem
    shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    posição giratória do codificador da grande abertura que mede através do furo 75mm K158-T6C2048BQ75 p
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade

Peças de reposição de elevador de codificador eletrônico de eixo oco 80000 ppr eixo até 82mm K158





1. Recurso: Eixo grande, resistente e durável, vários modos de saída disponíveis.



2. Aplicação:Controle de automação comoCNCmáquina,motor, equipamentos de linha industrial.



3. Dimensões externas: diâmetro externo158mm, espessura 43mm, eixo máximo 82mm.



4. Resolução: Até80000 ppr



5. Tensão de alimentação: DC5V;DC8-30V



6. Grau de proteção:IP50



Parâmetros do produto
Itens
Parâmetros básicos
Marca
HENGXIANG
Tipo de codificador
Codificador incremental
Diâmetro externo
158mm
Espessura
43mm
Dimensão da instalação
R85mm (placa de mola 158T170)
Tipo de eixo oco
através do orifício (anel de fixação no anterior)
Diâmetro do eixo oco
70mm,75mm,78mm;80mm;82mm
Resolução
1024;2048;20000;40000;80000
Fase de saída
Fase A+,B+,Z+,A-,B-,Z-
Tensão de alimentação
DC5V ;DC8-30V
Tipo de tomada
Cabo para fora do lado
Modo de saída
Saída push-pull
unidade de linha (26LS31) TTL
unidade de linha (DC8-30V) HTL
corrente de consumo
100mA MÁX
Frequência de resposta superior
300KHZ
Resistência de isolamento
10MΩ
GND
não conectar ao codificador
torque inicial
menos de 400 x 10-3 Nm
Momento Intertia
menos de 350x 10-6kg.m2
Carga do eixo
Radial 90N;Axial 60N
REV superior
3000 RPM
Temperatura ambiente
Operação:-20 ~+80°; armazenamento:-25 ~+85°
Umidade ambiental
Operação e armazenamento: 35-85% RH (sem condensação)
Vibração (suportar)
Amplitude 1,52 mm, 5-55 Hz, 2 horas para três eixos individualmente
Meia (suportar)
1960m/s2 (200g),11 ms três vezes para a direção X,Y,Z individualmente
Material do Eixo
Aço inoxidável
Material da casca
liga de alumínio
Comprimento do cabo
1000mm (cabo com blindagem)
Grau de proteção
IP50
Comprimento do cabo
1M (o comprimento do cabo pode ser adicionado adequadamente por

exigir, mas precisa de pagamento individualmente)
Certificação
CE
pacote
Caixa de papelão
Peso líquido
Cerca de 1800g (com pacote)
Peso líquido
Cerca de 1700g (com pacote)



Comprimento do cabo
1M (o comprimento do cabo pode ser adicionado adequadamente por

exigir, mas precisa de pagamento individualmente)
Certificação
CE
pacote
Caixa de papelão
Peso líquido
Cerca de 670g (com pacote)

Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade 0



Guia de Seleção de Modelo
Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade 1

Número do modelo do codificador K158 para referência

K158-T4E1024BQ70

K158-T6C2048 BQ75

K158-T4E20000 BQ78

K158-T6C40000 BQ80

K158-T4E80000 BQ82

K158-T6C1024 BQ70

K158-T4E2048 BQ75

K158-T6C20000 BQ78

K158-T4E40000 BQ80

K158-T6C80000 BQ82



Dimensões de fabricação
Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade 2

Uso do produto
Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade 3
Sobre a fábrica
ShanghaiHengxiangOptical Electronics Co., Ltd, localizada em Xangai, uma cidade internacional da China, criada em 2001, é uma corporação de alta tecnologia de fabricação profissional, fornece pesquisa e fabricação, entidade que integra design óptico, mecânico e eletrônico.Agora concluímos o pipelining primário da fabricação do codificador.Após o desenvolvimento por muitos anos, os codificadores rotativos agora têm 10 séries e mais de 100 tipos, ambos vendidos popularmente em todo o mundo.Nossos codificadores rotativos são amplamente utilizados no campo de automação, como equipamentos de escritório, equipamentos de conservação de água, equipamentos elétricos, máquinas têxteis, máquinas de carpintaria, máquinas de injeção, equipamentos vulcanizados, dispositivos médicos, máquinas CNC, máquinas metalúrgicas, máquinas de impressão, máquinas de teste, elevador, Servo motor, máquina de embalagem, etc., e ganhou confiança e alta reputação dos clientes.Codificador de marca "hengxiang", possui certificado de sistema de gerenciamento de qualidade iso 9001: 2000 e certificação ce, além disso, temos patentes de invenção próprias cinco e patentes de modelo de utilidade cinco, também passamos pelo projeto de transformação de conquistas novas e de alta tecnologia de xangai.Nossa meta: atender às necessidades do cliente, criar valor social, atender os clientes com atenção e alcançar ganhos mútuos.Sinceramente, bem-vindo a todos os clientes para visitar nossa empresa, para revisar e personalizar os produtos da marca "HengXiang".
Eixo eletrônico até 82mm K158 do ppr das peças sobresselentes 80000 do elevador do codificador do eixo da cavidade 4
Perguntas frequentes
Q: Como encomendar o seu codificador?
R: Entre em contato conosco ou envie um e-mail, responderemos o mais rápido possível.
Q: você é uma fábrica ou uma empresa comercial?
R: somos 100% de fábrica com nossa marca.
Q: Qual é a sua marca?
R: HENGXIANG
P: você pode enviar o produto para o nosso país?
R: Sim, informe seu destino e CEP, verificaremos o custo do frete para você imediatamente.
P: como obter o preço mais recente?
R: Entre em contato conosco e diga-me a seleção do modelo do codificador.
P: Como selecionar um modelo de codificador correto?
R: Um modelo de codificador correto é baseado em diferentes aplicações e parâmetros, você pode entrar em contato conosco para suporte técnico se tiver alguma dúvida.
P: você oferece suporte técnico?
R: Sim, temos técnicos profissionais que podem resolver todas as suas dúvidas.
P: sua fábrica pode oferecer uma amostra?
R: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
R: atualmente, nossa fábrica aceita t/t, cartão de crédito, paypal, western union ou dinheiro.
P: você tem alguns vídeos de seus produtos?
R: Sim, você pode visitar nossa página do YOUTUBE para vídeos do codificador.
P: Qual é a política de garantia do seu produto codificador?
R: garantia de qualidade de 1 ano e suporte técnico vitalício.
P: Onde posso baixar o catálogo ou folha de dados do codificador?
R: Você pode visitar nosso site oficial ou enviar um e-mail diretamente para os arquivos mais recentes.
P: Quais parâmetros são solicitados antes de solicitar um codificador?
R: Você deve obter alguns parâmetros básicos antes de começar a fazer o pedido.Tais como dimensões de instalação, resoluções, sinal de circuito, tensão de alimentação, etc.
Se você tiver alguma dúvida sobre como selecionar o modelo, entre em contato conosco para obter mais assistência.
