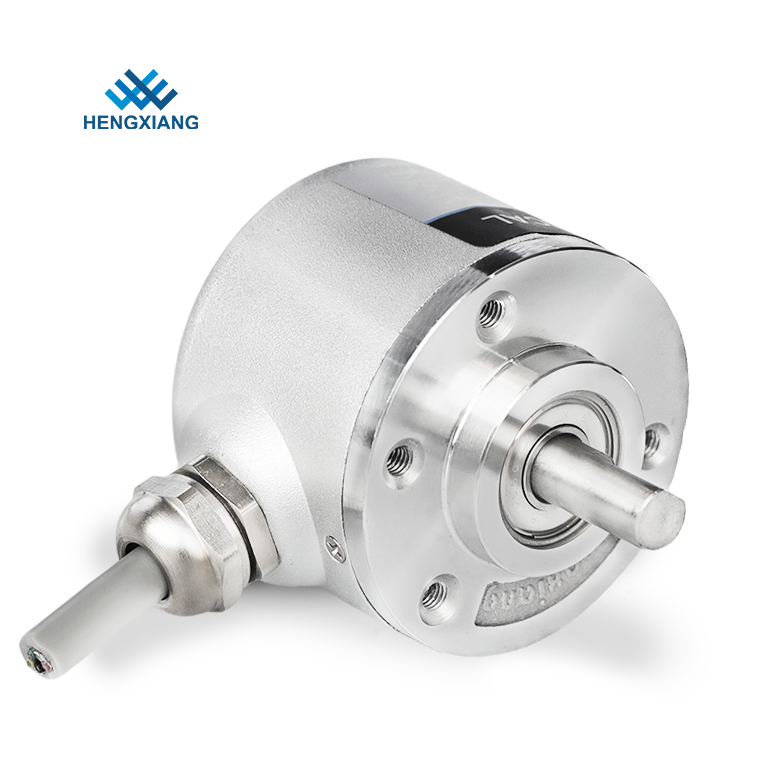

Codificador rotativo do servo motor E40S6-1024-3-T-24 S38 eixo de 6 mm 1024 ppr

Codificador rotativo do servo motor E40S6-1024-3-T-24 S38 eixo de 6 mm 1024 ppr

Alguns números de modelo de codificador S38 relacionados

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V

Data de produção

1. para 1-10 amostras: 3-5 dias úteis

2. para 20-50 produção em massa: 7-10 dias úteis

3. para mais de 100 peças, a produção será discutida com os clientes e enviada a tempo

Especificação da Base do Produto

Teoria Técnica

Hoje, a maioria dos codificadores incrementais tem um driver de saída Push-Pull (HTL) ou RS422 (TTL), que substituiu a maioria dos circuitos de saída mais antigos, como Open Collector NPN, Open Collector PNP, Voltage Output.

Os circuitos Push-Pull (HTL), também conhecidos como Totem Pole, fornecem um nível de sinal que corresponde à tensão de alimentação aplicada.A tensão de alimentação normalmente varia de 8 a 30 VCC.

Com conexões apropriadas, você pode usar a interface Push Pull para substituir os verdadeiros circuitos de coletor aberto usando um diodo externo conectado de forma a limitar a direção da corrente para circuitos RS422 (TTL) fornecer um nível de sinal constante de 5 V que não depende de a tensão de alimentação.Duas faixas de tensão de alimentação podem ser selecionadas: De 4,75 a 5,5 VCC (pode ser usado para substituir drivers de saída de coletor aberto) ou de 8 a 30 VCC.Usando sinais diferenciais, a saída atende totalmente ao padrão RS422.

As saídas diferenciais têm a maior capacidade de resposta de frequência e a melhor imunidade a ruídos.Para garantir isso o receptor também deve ser um diferencial.

Substituição de drivers de saída mais antigos

Assuntos que precisam de atenção

1. Deve escolher a tensão da fonte de alimentação: DC5V ou DC8-30V

2. Deve escolher o número do modelo da placa de mola de lâmina se você selecionar o codificador de eixo oco

3. Informe a velocidade do motor (RPM) que você realmente usa

4. Se você tiver quaisquer outros requisitos, forneça parâmetros detalhados

envio

1. Os produtos podem ser enviados via TNT, FedEx, UPS, DHL, EMS, etc.

2. Você pode selecionar o expresso de acordo com suas necessidades se o coletor de frete

3. Se você não tiver nenhuma conta de correio, verificaremos e encontraremos um expresso mais barato e seguro para você.

4. Nossa fábrica tem 30% de desconto com a maioria das empresas de correio, então o preço pode ser o mais barato possível.

Pacote

Cada codificador é embalado em uma única caixa segura com bolha protetora.

Então todos os codificadores serão colocados em uma caixa maior para preparar o envio.
