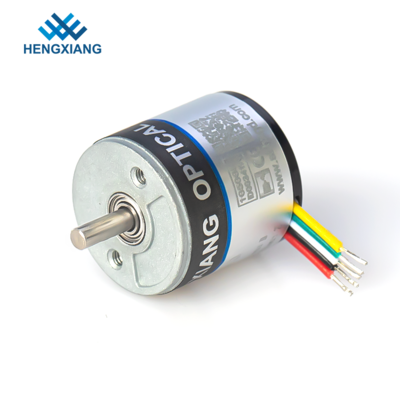

Diâmetro externo NPN 18mm mini codificador rotativo eixo sólido 2,5mm 60ppr 3,3Vdc

Diâmetro externo NPN 18mm mini codificador rotativo eixo sólido 2,5mm 60ppr 3,3Vdc

1, princípio de funcionamento:

Por um eixo central do disco de código fotoelétrico, que possui um anel através de uma inscrição escura, há dispositivos fotoelétricos de transmissão e recepção lidos, para obter quatro grupos de sinais de onda senoidal combinados em A, B, C, D, cada diferença de onda senoidal de 90 graus de diferença de fase (em relação a uma onda circunferencial para 360 graus), o reverso do sinal C, D, sobreposto nas duas fases A, B, pode aumentar a estabilidade do sinal;a outra espira gera um pulso de fase Z para representar a posição de referência de posição zero.

Como a diferença de fase entre A e B é de 90 graus, é possível distinguir a rotação para frente e para trás do codificador comparando se a fase A está na frente ou a fase B está na frente, e a posição de referência zero do codificador pode ser obtido pelo pulso zero.

1. Característica: Mini codificador incremental, eixo oco, fácil de instalar

2. Aplicação: Motor subminiatura, pequeno instrumento para controle de automação.

3. Parâmetros importantes: diâmetro externo de 18 mm, espessura de 15,3 mm, eixo oco/cego de 2,5 mm, resolução máxima de 1600 ppr, tensão de alimentação DC5V;DC8-30V, grau de proteção IP50, comprimento do cabo 150mm
