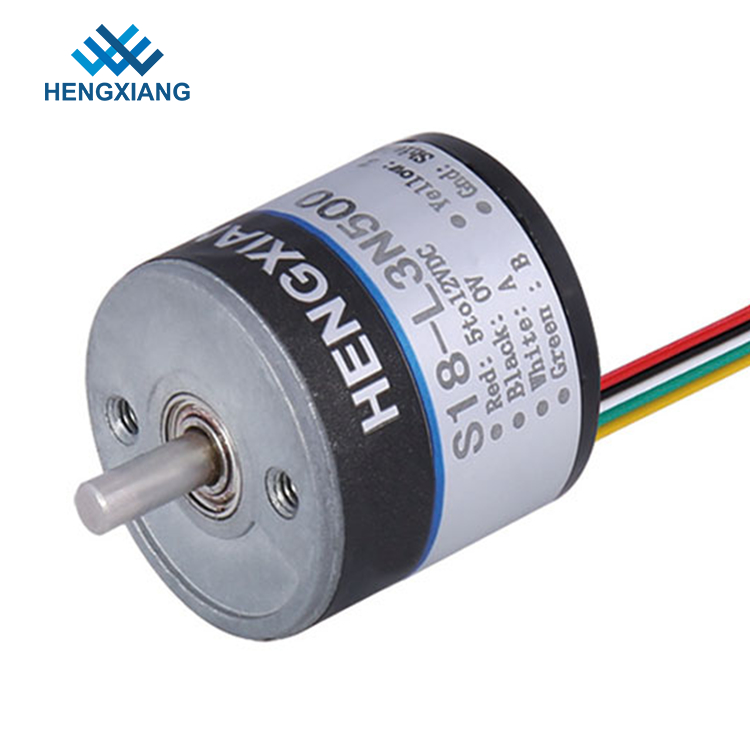

Definição giratória diminuta contínua exterior da fase 360 do codificador ABZ do eixo 2.5mm do diâmetro 18mm
Matérias que precisam a atenção
1. Deve escolher a tensão de fonte de alimentação: DC5V ou DC8-30V
2. Deve escolher o número de modelo da placa da mola de lâmina se você seleciona o codificador de eixo oco
3. Recomende por favor a velocidade do motor (RPM) essa você realmente uso
4. Se você tem quaisquer outras exigências, forneça por favor parâmetros do detalhe
Nossas razões de compra
Tabela de parâmetro incremental do codificador S18
Tipo | HENGXIANG |
Dimensões externos | Diâmetro externo: 18mm |
Espessura: 18mm | |
Diâmetro contínuo do eixo: ⌀2.5mm | |
Definição | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase de saída | Põe em fase A, B, Z |
Tensão de fonte | DC5V; DC8-30V |
Tipo da tomada | Cabo para fora do lado |
Cabo para fora da parte traseira | |
Modo de saída | Circuito aberto do coletor output (NPN &PNP) |
Temperatura ambiental | Temperatura de funcionamento: -20~+80° (não congelamento) |
Temperatura de armazenamento: -25~+85° (não congelamento) | |
Humanidade ambiental | Funcionamento e armazenamento: 35~85%RH (não-condensação) |
Frequência superior da resposta | 100kHz máximo |
Vibração (resista) | Amplitude 0.75mm, 10-50Hz, 1 hora para o sentido de X/Y/Z individualmente |
Choque (resista) | 49/m/s2, três vezes para X, Y, sentido de Z individualmente |
Material do eixo | 304 de aço inoxidável |
Comprimento do cabo | 150mm |
Shell | liga de alumínio |
Pacote | Caixa da caixa |
Peso líquido | Sobre 20g (com pacote) |
Certificação | CE |
Catálogo do codificador
Se você tem selecionado já o modelo que do codificador você está indo pedir, para satisfazer envie-nos e-mail diretamente ou contacte-o o serviço online agora para obter o catálogo o mais atrasado.
Mas se você é ainda tenha todas as dúvidas em escolher um número de modelo direito do codificador, você estão igualmente livre contactar-nos para obter o catálogo relacionado.
Data de produção
3-5 dias de trabalho para a amostra após pago completamente
7-15 dias para a produção em massa após pago completamente
Método da operação do codificador
os codificadores os mais incrementais oday têm um push pull (HTL) ou (TTL) o motorista RS422 output, estes substituiu a maioria dos circuitos de saída mais velhos como o coletor aberto NPN, coletor aberto PNP, saída da tensão.
Os circuitos (HTL) push pull, igualmente conhecidos como o totem, fornecem um nível de sinal que corresponda à tensão de fonte aplicada. A tensão de fonte varia tipicamente de 8 a 30 VDC.
Com conexões que apropriadas você pode usar a relação push pull para substituir circuitos abertos verdadeiros do coletor usando um diodo externo conectado em uma maneira de limitar o sentido da corrente para (TTL) os circuitos RS422 forneça um nível de sinal da constante 5 V que não seja dependente da tensão de fonte. Duas escalas da tensão de fonte podem ser selecionadas: 4,75 a 5,5 VDC (pode ser usado para substituir motoristas da saída de coletor aberto) ou 8 a 30 VDC. Usando sinais diferenciais a saída cumpre inteiramente ao padrão RS422.
As saídas diferenciais têm a capacidade a mais alta da resposta de frequência e a melhor imunidade de ruído. Para assegurar a isto o receptor deve igualmente ser um diferencial.
Substituição de motoristas mais velhos da saída
