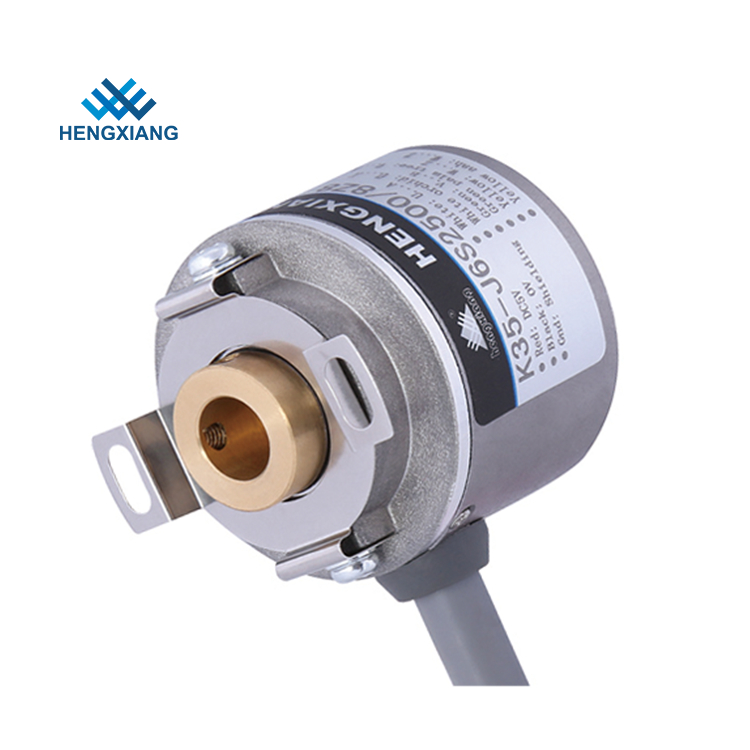

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

Codificador giratório de TTL do eixo giratório incremental da cavidade do codificador do servo motor dos sinais

Produtos - Codificador giratório do servo motor
  • Realçar

    Codificador giratório incremental do servo motor

    ,

    Codificador giratório de TTL do eixo oco

    ,

    Codificador giratório de TTL do furo cego

  • Tipo do codificador
    Codificador incremental
  • Diâmetro externo
    35mm
  • Espessura
    35mm
  • Dimensão da instalação
    29mm
  • Tipo oco do eixo
    furo cego
  • Diâmetro oco do eixo
    Diâmetro oco do eixo
  • Definição
    30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2
  • Fase de saída
    Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    Codificador giratório oco incremental de TTL do codificador de eixo da substituição K35 dos sinais E
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

Codificador giratório de TTL do eixo giratório incremental da cavidade do codificador do servo motor dos sinais

  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
Obtenha o preço contacto

Codificador giratório oco incremental de TTL do codificador de eixo da substituição K35 dos sinais ERN1123 200001L70-FU com rolamento integral





Número da peça do codificador algum K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

Especificação para o codificador do servo motor K35

Artigos Parâmetros básicos
Tipo HENGXIANG
Tipo do codificador Codificador incremental
Diâmetro externo 35mm
Espessura 35mm
Dimensão da instalação 40mm (placa 35T40 da mola); 29mm (35T29)
Tipo oco do eixo furo cego
Diâmetro oco do eixo 6mm, 8mm; 10mm
Definição 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase de saída Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
Tensão de fonte DC5V & DC8--30V
Força da isolação AC500V 60s
Resistência de isolação 10MΩ
Terra para não conectar ao codificador
Mark à relação de espaço 45% a 55%
começando o torque menos do que 5.9x 10-3 N.m
Momento de Intertia menos do que 1x 10-6kg.m2
Carga de eixo 30N radial; 20N axial
REV superior 5000RPM
Carregando a vida 1.5x109 revs na carga avaliado (100000hours em 2500RPM)
Temperatura ambiental Funcionamento: - 20 ~+80°; armazenamento: - 25 ~+90°
Umidade ambiental Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista) Amplitude 0.75mm, 5-55Hz, 2 horas para a linha central três individualmente
Peúga (resista) 490m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente
Shell Material morre o alumínio moldado
Certificação CE
pacote Caixa da caixa
Peso líquido Sobre 100g (com pacote)

Codificador giratório de TTL do eixo giratório incremental da cavidade do codificador do servo motor dos sinais 0

Codificador giratório de TTL do eixo giratório incremental da cavidade do codificador do servo motor dos sinais 1

Nossa vantagem

· Sobre 18 do codificador anos de experiência da produção

· Mais de 20 anos experimentaram coordenadores

· Equipe de trabalho profissional

· Padrão de alta qualidade

· Tempo de resposta rápido

· Modelo de serviço público Patent Certificate

· Próprio tipo e tipo original

· Certificação do CE para todos os modelos

· Data de entrega alerta

· inspeção completa de 100% antes da expedição


Capacidade da produção do codificador da fábrica
5000 partes pelo mês
-------- Linha de produção capacidade
50000 partes pelo ano
--------Unidades reais produzidas (o ano anterior)

Termos do pagamento:
1. T/T, união ocidental, cartão de crédito, Paypal, etc.
2. 3-5 dias de trabalho depois que pagamento recebido
3. os codificadores estarão uma vez prontos enviado

Matérias que precisam a atenção
1. deve escolher a tensão de fonte de alimentação: DC5V ou DC8-30V
2. deve escolher o número de modelo da placa da mola de lâmina se você seleciona o codificador de eixo oco
3. Recomende por favor a velocidade do motor (RPM) que você realmente para se usar
4. Se você tem quaisquer outras exigências, forneça por favor o parâmetro do detalhe
Codificador giratório de TTL do eixo giratório incremental da cavidade do codificador do servo motor dos sinais 2
