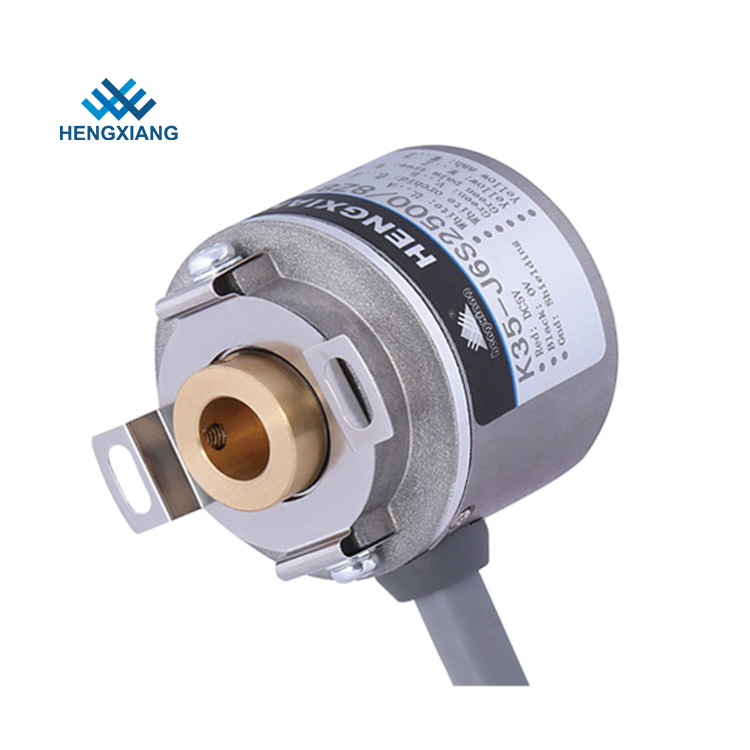

Blind Hole 6mm K35 Miniature Rotary Encoder 2500 Resolution 4 Poles

Definição giratória diminuta cega 4 Polos do codificador K35 2500 do furo 6mm

  • Realçar

    codificador de eixo do motor da C.C.

    ,

    codificador giratório do cnc

  • Tipo do codificador
    Codificador do servo motor
  • Diâmetro externo
    35 mm
  • Espessura
    35 mm
  • Tensão de fonte
    DC5V & DC8--30V
  • Diâmetro oco do eixo
    6mm, 8mm; 10mm
  • TIPO DA TOMADA
    Cabo para fora do lado
  • Peso líquido
    Sobre 100g (com pacote)
  • Pacote
    Caixa de papelão
  • Lugar de origem
    Xangai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    Codificador do motor K35 bonde
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada 1 parte foi embalada na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

Definição giratória diminuta cega 4 Polos do codificador K35 2500 do furo 6mm

Furo cego 6mm do mini codificador giratório do tamanho K35 2500 definições e 4 polos para o servo motor



Nossas razões de compra

  • Sobre 18 do codificador anos de experiência da produção
  • Mais de 20 anos de coordenadores experientes
  • Equipe de trabalho profissional
  • Padrão de alta qualidade
  • Tempo de resposta rápido
  • Certificado da patente do modelo de serviço público
  • Para possuir o tipo e o tipo original
  • Certificação do CE para todos os modelos
  • Data de entrega alerta
  • inspeção completa de 100% antes da expedição

Definição giratória diminuta cega 4 Polos do codificador K35 2500 do furo 6mm 0



Pena básica do codificador K35

Tipo do codificador: Codificador incremental

Diâmetro externo: 35mm

Dimensão da instalação: 40mm (placa 35T40 da mola); 29mm (35T29)

Tipo oco do eixo: furo cego

Diâmetro oco do eixo: 6mm, 8mm; 10mm

Fase de saída: Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-

Tensão de fonte: DC5V & DC8--30V



Características do codificador da série K35

Artigos Parâmetros básicos
Tipo HENGXIANG
Tensão de fonte DC5V & DC8--30V
Tipo da tomada Cabo para fora do lado
Modo de saída NPN/PNP (saída de coletor aberto)
  Saída da tensão
  Saída push pull
  linha movimentação (26LS31) TTL
  linha movimentação (DC8-30V) HTL
  A fase ABZ de TTL (DC5V) está para trás da fase UVW
Categoria da proteção IP50
Comprimento do cabo 500mm
Corrente do consumo 100mA MAX
Frequência superior da resposta 300KHZ
Ondinha permissível ≤3%rms
Tensão da carga ≤DC30V
Força da isolação AC500V 60s
Resistência de isolação 10MΩ
Terra para não conectar ao codificador
Mark à relação de espaço 45% a 55%
começando o torque menos do que 5.9x 10-3 N.m
Momento de Intertia menos do que 1x 10-6kg.m2
Carga de eixo 30N radial; 20N axial
Parte superior REV 5000RPM
Vida do rolamento 1.5x109 revs na carga avaliado (100000hrs em 2500RPM)
Temperatura ambiental Funcionamento: - 20 ~+80°; armazenamento: - 25 ~+90°
Umidade ambiental Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista) Amplitude 0.75mm, 5-55Hz, 2 horas para a linha central três individualmente
Peúga (resista) 490m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente
Material de Shell morre o alumínio de molde
Certificação CE
pacote Caixa da caixa
Peso líquido Sobre 100g (com pacote)



Capacidade da produção do codificador da fábrica

5000 partes pelo mês

-------- Linha de produção capacidade

50000 partes pelo ano

--------Unidades reais produzidas (o ano anterior)



Por que nos escolha?

Tipo de HENGXIANG--O sócio de confiança
CE aprovado--qualidade de produto favorizada;
Entrega rápida--capacidade conservada em estoque forte do produto;

A fábrica fornece diretamente um preço competitivo;
Serviço de uma parada--para sua experiência comprando eficiente;

Projeto do OEM aceitado--projeto personalizado, seu próprio tipo aceitado.



Data de produção

3-5 dias de trabalho para a amostra após pago completamente

7-15 dias para a produção em massa após pago completamente
