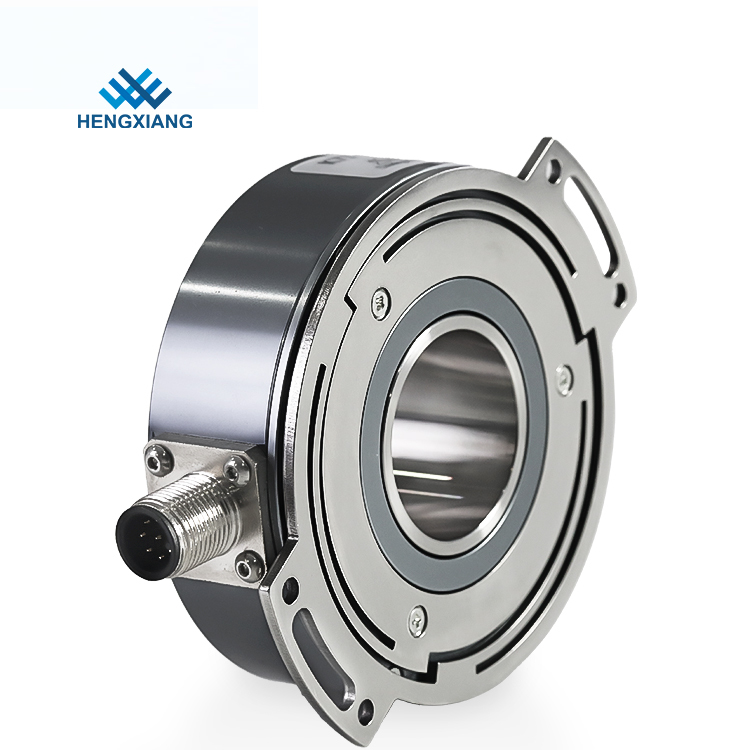

K77 IP65 de alta resolução personalizado 65536ppr codificador incremental hengxiang motor indústria mecânica
Definição do codificador:
É um sensor rotativo que converte o deslocamento rotacional em uma série de sinais de pulso digital, esses pulsos podem ser usados para controlar o deslocamento angular, se o encoder for combinado com uma barra de engrenagem ou parafuso, também pode ser usado para medir linear deslocamento.
1. Recurso: K77costumização hcodificador incremental de eixo oco, resolução/instalação/eixo pode ser personalizado.Por favor, consulte a venda para mais informações.
2.Inscrição: Motor, CNC e outros campos de automação industrial.
3. Parâmetro importante: Resolução até65536ppr, alto grau de proteçãoIP65
|
Itens
|
Parâmetros básicos
|
|
Tipo de codificador
|
Codificador incremental
|
|
Marca
|
HENGXIANG
|
|
Diâmetro externo
|
77mm
|
|
Espessura
|
31mm
|
|
Dimensão da instalação
|
R85mm (placa de mola 77B85)
|
|
Tipo de eixo oco
|
através do orifício
|
|
Diâmetro do eixo oco
|
25mm,30mm
|
|
Resolução
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000 ppr
|
|
Fase de saída
|
Fase A+,B+,Z+,A-,B-,Z-
|
|
Tensão de alimentação
|
DC5V ;DC8-30V
|
|
Tipo de tomada
|
Soquete radial (M12, conector macho de 8 pinos);cabo radial
|
|
Modo de saída
|
NPN (saída de coletor aberto)
|
|
Saída push-pull
|
|
unidade de linha (26LS31, DC5V) TTL
|
|
unidade de linha (26C31, DC5V) TTL
|
|
unidade de linha (DC8-30V) HTL
|
|
corrente de consumo
|
100mA MÁX
|
|
Frequência de resposta superior
|
100KHZ
|
|
Ondulação admissível
|
≤3%rms
|
|
Tensão de Carga
|
≤DC30V
|
|
GND
|
não conectar ao codificador
|
|
Proporção de marca para espaço
|
45% a 55%
|
|
torque inicial
|
menos de 80x 10-3 Nm
|
|
Momento Intertia
|
menos de 100x 10-6kg.m2
|
|
Carga do eixo
|
Radial 70N;Axial 50N
|
|
REV superior
|
3000RPM;IP65
|
|
Vida de rolamento
|
1,5x109 rotações em carga nominal (100000hrs a 2500RPM)
|
|
Temperatura ambiente
|
Operação:-20 ～+85°; armazenamento:-25 ～+90°
|
|
Umidade ambiental
|
Operação e armazenamento: 35-85% RH (sem condensação)
|
|
Vibração (suportar)
|
Amplitude 1,52 mm, 5-55 Hz, 2 horas para três eixos individualmente
|
|
Meia (suportar)
|
1960m/s2 ,11 ms três vezes para a direção X,Y,Z individualmente
|
|
Material do Eixo
|
Aço inoxidável
|
|
Material da casca
|
Diâmetro de alumínio fundido
|
|
Comprimento do cabo
|
1000mm
|
|
Grau de proteção
|
IP65
|
|
Comprimento do cabo
|
1M (o comprimento do cabo pode ser adicionado adequadamente por
|
|
|
exigir, mas precisa de pagamento individualmente)
|
|
Certificação
|
CE
|
|
pacote
|
Caixa de papelão
|
|
Peso líquido
|
Cerca de 500g (com pacote)
|
Confirmação de parâmetro:
ShanghaiHengxiangOptical Electronics Co., Ltd, localizada em Xangai, uma cidade internacional da China, criada em 2001, é uma corporação de alta tecnologia de fabricação profissional, fornece pesquisa e fabricação, entidade que integra design óptico, mecânico e eletrônico.Agora concluímos o pipelining primário da fabricação do codificador.Após o desenvolvimento por muitos anos, os codificadores rotativos agora têm 10 séries e mais de 100 tipos, ambos vendidos popularmente em todo o mundo.Nossos codificadores rotativos são amplamente utilizados no campo de automação, como equipamentos de escritório, equipamentos de conservação de água, equipamentos elétricos, máquinas têxteis, máquinas de carpintaria, máquinas de injeção, equipamentos vulcanizados, dispositivos médicos, máquinas CNC, máquinas metalúrgicas, máquinas de impressão, máquinas de teste, elevador, Servo motor, máquina de embalagem, etc., e ganhou confiança e alta reputação dos clientes.Codificador de marca "hengxiang", possui certificado de sistema de gerenciamento de qualidade iso 9001: 2000 e certificação ce, além disso, temos patentes de invenção próprias cinco e patentes de modelo de utilidade cinco, também passamos pelo projeto de transformação de conquistas novas e de alta tecnologia de xangai.Nossa meta: atender às necessidades do cliente, criar valor social, atender os clientes com atenção e alcançar ganhos mútuos.Sinceramente, bem-vindo a todos os clientes para visitar nossa empresa, para revisar e personalizar os produtos da marca "HengXiang".
Q: Qual é o seu MOQ?
R: 1 peça
Q: Como encomendar o seu codificador?
R: Entre em contato conosco ou envie um e-mail, responderemos o mais rápido possível.
P: você é uma fábrica ou uma empresa comercial?
R: somos 100% de fábrica com nossa marca.
Q: Qual é a sua marca?
R: HENGXIANG
P: você pode enviar o produto para o nosso país?
R: Sim, informe seu destino e CEP, verificaremos o custo do frete para você imediatamente.
P: como obter o preço mais recente?
R: Entre em contato conosco e diga-me a seleção do modelo do codificador.
P: Como selecionar um modelo de codificador correto?
R: Um modelo de codificador correto é baseado em diferentes aplicações e parâmetros, você pode entrar em contato conosco para suporte técnico se tiver
Qualquer consulta.
P: você oferece suporte técnico?
R: Sim, temos técnicos profissionais que podem resolver todas as suas dúvidas.
P: sua fábrica pode oferecer uma amostra?
R: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
A: Atualmente, nossa fábrica aceita T/T, cartão de crédito, Paypal, Western Union ou dinheiro. Q: Posso fazer uma visita à sua fábrica?
R: sim, convidamos você a visitar nossa fábrica a qualquer momento, se for conveniente.
Q: Quanto tempo é o seu tempo de entrega?
R: geralmente 3 dias úteis para amostra, 7-15 dias para produção em massa,
A data de produção é de acordo com a quantidade do pedido.
