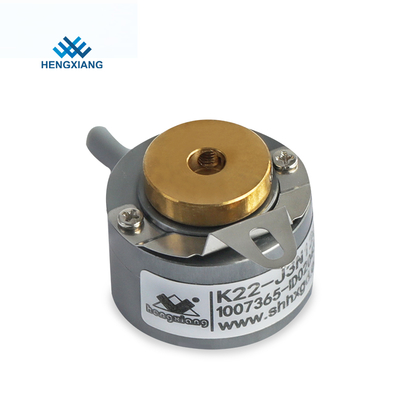

18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary

eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório

  • Realçar

    Codificador incremental mini de 18 mm

    ,

    tipo de saída através do codificador de orifício

    ,

    codificador incremental rotativo de eixo de 8 mm

  • Inscrição
    Motor Subminiature, instrumento pequeno
  • Tipo da tomada
    Cabo radial/cabo axial
  • Estágio
    A/AB/ABZ
  • Modo de saída
    N (OC, eficaz de baixo nível) /NH (OC, nível elevado eficaz)
  • Resolução
    250ppr; 256ppr; 360ppr; 400ppr; 500ppr; 512ppr; 720ppr; 800ppr; 1000ppr; 1024ppr; 1440ppr; 1600ppr
  • Grau de proteção
    IP50
  • Tensão de alimentação
    DC5V; DC8-30V
  • Diâmetro do eixo
    2.5mm (através do furo; furo cego)
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    K18
  • Quantidade de ordem mínima
    1pcs
  • Preço
    Consult us
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    partes 100K pelo ano

eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório

18mmtipo de saída NPN 360ppr eixo rotativo de 8mm baixo custo



1. Característica: Mini codificador incremental, eixo oco, fácil de instalar



2. Aplicação: Motor subminiatura, pequeno instrumento para controle de automação.



3. Parâmetros importantes: diâmetro externo de 18 mm, espessura de 15,3 mm, eixo oco/cego de 2,5 mm, resolução máxima de 1600 ppr, tensão de alimentação DC5V;DC8-30V, grau de proteção IP50, comprimento do cabo 150mm






Parâmetros do produto
Itens
Parâmetros básicos
Marca
HENGXIANG
Tipo de codificador
Codificador incremental
Diâmetro externo
18mm
Espessura
15,3 mm
Dimensão da instalação
R11mm, placa de mola 18T22
Diâmetro do eixo oco
2,5 mm
Resolução
250;256;360;400;500;512;720;800;1000;1024;1440;1600
Fase de saída
Fase A,B,Z
Tensão de alimentação
DC5V ;DC8-30V
Tipo de tomada
Cabo para fora do lado
Cabo para fora da parte de trás
Modo de saída
Saída de circuito aberto do coletor (NPN & PNP)
Grau de proteção
IP50
Comprimento do cabo
1M (o comprimento do cabo pode ser adicionado adequadamente por
exigir, mas precisa de pagamento individualmente)
corrente de consumo
50mA MÁX
Frequência de resposta superior
100KHZ
Tempo de subida/descida
100nsec máx.
torque inicial
menos de 5x 10-4 Nm
Momento Intertia
menos de 0,3x 10-6kg.m2
Carga do eixo
Radial 2N;Axial 2N
REV superior
3000 rpm
Temperatura ambiente
Operação:-10 ~+70°; armazenamento:-15 ~+75°
Umidade ambiental
Operação e armazenamento: 35-85% RH (sem condensação)
Vibração (suportar)
Amplitude 0,75mm,10-50Hz,1 hora para três eixos individualmente
Meia (suportar)
49m/s2, três vezes para direção X,Y,Z individualmente
Material do Eixo
Aço inoxidável
Material da casca
liga de alumínio
Comprimento do cabo
150mm
Certificação
CE
pacote
Caixa de papelão
Peso líquido
Cerca de 20g (com pacote)
Descrição dos produtos
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 0



Guia de Seleção de Modelo
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 1



Dimensões de fabricação
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 2

Embalagem do produto
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 3
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 4
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 5

Uso do produto
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 6
Sobre a fábrica
ShanghaiHengxiangOptical Electronics Co., Ltd, localizada em Xangai, uma cidade internacional da China, criada em 2001, é uma corporação de alta tecnologia de fabricação profissional, fornece pesquisa e fabricação, entidade que integra design óptico, mecânico e eletrônico.

Após o desenvolvimento por muitos anos, os codificadores rotativos agora têm 10 séries e mais de 100 tipos, ambos vendidos popularmente em todo o mundo.Nossos codificadores rotativos são amplamente utilizados no campo de automação, como equipamentos de escritório, equipamentos de conservação de água, equipamentos elétricos, máquinas têxteis, máquinas de carpintaria, máquinas de injeção, equipamentos vulcanizados, dispositivos médicos, máquinas CNC, máquinas metalúrgicas, máquinas de impressão, máquinas de teste, elevador, Servo motor, máquina de embalagem, etc.,
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 7
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 8
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 9
eixo de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm giratório 10
Perguntas frequentes
Q: Qual é o seu MOQ?
R: 1 peça
Q: Como encomendar o seu codificador?
R: Entre em contato conosco ou envie um e-mail, responderemos o mais rápido possível.
P: você é uma fábrica ou uma empresa comercial?
R: somos 100% de fábrica com nossa marca.
Q: Qual é a sua marca?
R: HENGXIANG
P: você pode enviar o produto para o nosso país?
R: Sim, informe seu destino e CEP, verificaremos o custo do frete para você imediatamente.
P: como obter o preço mais recente?
R: Entre em contato conosco e diga-me a seleção do modelo do codificador.
P: Como selecionar um modelo de codificador correto?
R: Um modelo de codificador correto é baseado em diferentes aplicações e parâmetros, você pode entrar em contato conosco para suporte técnico se tiver alguma dúvida.
P: você oferece suporte técnico?
R: Sim, temos técnicos profissionais que podem resolver todas as suas dúvidas.
P: sua fábrica pode oferecer uma amostra?
R: Sim, a amostra pode ser fornecida.
Q: Como pagar por uma amostra?
R: atualmente, nossa fábrica aceita t/t, cartão de crédito, paypal, western union ou dinheiro.
P: você tem alguns vídeos de seus produtos?
R: Sim, você pode visitar nossa página do YOUTUBE para vídeos do codificador.
P: Qual é a política de garantia do seu produto codificador?
R: garantia de qualidade de 1 ano e suporte técnico vitalício.
P: Onde posso baixar o catálogo ou folha de dados do codificador?
R: Você pode visitar nosso site oficial ou enviar um e-mail diretamente para os arquivos mais recentes.
P: Quais parâmetros são solicitados antes de solicitar um codificador?
R: Você deve obter alguns parâmetros básicos antes de começar a fazer o pedido.Tais como dimensões de instalação, resoluções, sinal de circuito, tensão de alimentação, etc.
Se você tiver alguma dúvida sobre como selecionar o modelo, entre em contato conosco para obter mais assistência.
