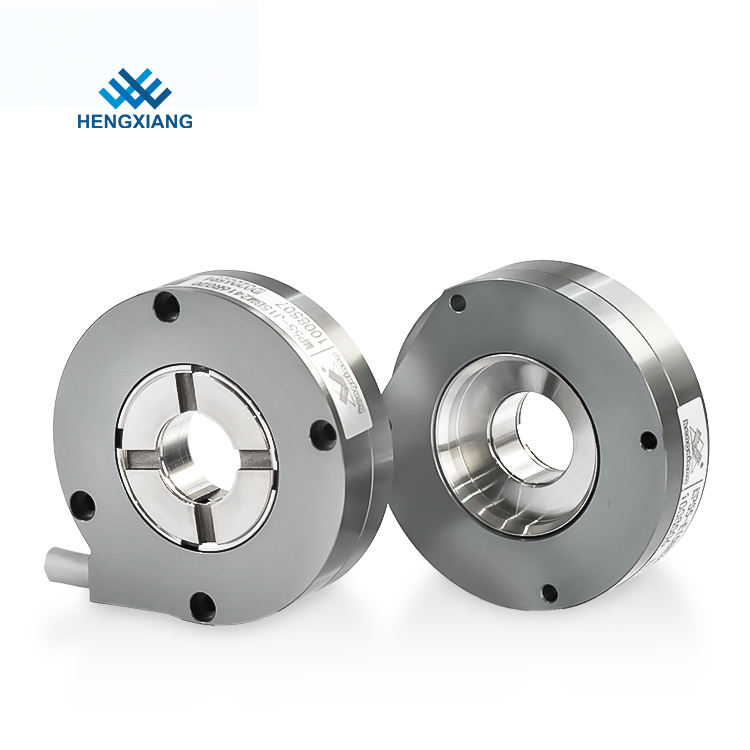

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

Embora robô absoluto do servo motor 16bits do codificador MP55 24 da multi volta do furo

  • Realçar

    Codificador absoluto da multi volta

    ,

    Codificador direto absoluto do furo

    ,

    Codificador absoluto do eixo da cavidade do robô

  • Diâmetro externo
    55mm
  • Espessura
    14.5mm
  • Dimensão da instalação
    49.2mm
  • Tipo oco do eixo
    Através do furo
  • Diâmetro oco do eixo
    14mm; 15mm; 19mm; 20mm; 24mm
  • Definição
    multi-volta: 1716=17+16Bit, 1916=19+16Bit, 2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
  • Uma comunicação
    B=BISS-C; S=SSI
  • Conexão elétrica
    Soquete radial
  • Modo de saída
    S=single-turn
  • Proteção
    IP50
  • Lugar de origem
    Shanghai, China
  • Marca
    HENGXIANG
  • Certificação
    CE,ISO9001
  • Número do modelo
    MP55
  • Quantidade de ordem mínima
    codificador 1pcs para começar a ordem
  • Preço
    negotiable
  • Detalhes da embalagem
    cada um 1 parte foi embalado na única caixa da caixa
  • Tempo de entrega
    3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
  • Termos de pagamento
    D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
  • Habilidade da fonte
    partes 100K pelo ano

Embora robô absoluto do servo motor 16bits do codificador MP55 24 da multi volta do furo

Embora robô absoluto do servo motor do codificador MP55 24+16bits da multi volta do furo





  • Aplicação

    Servo motor, robô e outras automatizações industriais.

  •

    Característica:

    MP55 tem o projeto macio mecânico da conexão para o diâmetro externo, o codificador absoluto fotoelétrico da elevada precisão, que pode resolver o problema da instalação em espaço limitado com baixa exigência para montar o eixo.

    O tamanho de montagem de MP55 é 49.2mm, e ambos são montados com o 4pcs dos parafusos M2.5*12. Você pode escolher o produto direito de acordo com suas necessidades da instalação.



☆ os parâmetros de MP55

Artigos Parâmetros básicos
Tipo Hengxiang
Tipo do codificador Codificador absoluto
Diâmetro externo 55mm
Espessura 14.5mm
Dimensão da instalação 49.2mm
Tipo oco do eixo Através do furo
Diâmetro oco do eixo 14mm; 15mm; 19mm; 20mm; 24mm
Definição único-volta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit
multi-volta: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
Relação E=SM08B-GHS-TB
Uma comunicação B=BISS-C; S=SSI
Conexão elétrica Soquete radial
Modo de saída M=multi-turn
S=single-turn
Princípio de varredura Código reflexivo da raspagem
Precisão ±40”
Velocidade da resposta Ação normal: 6000min
Ruído do sinal da posição do RMS ± 2@18 bits/r
Frequência de pulso de disparo de uma comunicação ≤10MHz (BISS) ou ≤ 5MHz (SSI)
Horas de início valor típico: 13ms
Período de amostra absoluto da posição ≤75 ns
Velocidade permissível ≤32200 r/min (restringido pelo limite de velocidade mecânico)
Cabo Cabo torcer-emparelhado diferencial
Comprimento do cabo 200mm-10000mm
Conexão mecânica Com bearing& eixo de travamento cercado
Começando o torque menos do que 9.8×10-3 N.m
Momento com inércia menos do que 6.5×10-6 kg.m2
Carga de eixo 30N radial; 20N axial
Massacrou a velocidade ≤6000rpm
Shell Material Alumínio
Peso sobre 90g
Temperatura ambiental Funcionamento: -20~+95℃; Armazenamento: -25~+100℃
Umidade ambiental Funcionamento e armazenamento: 35~85%RH (Noncondensing)
Vibração Amplitude 1.52mm, 5~55HZ, 2h para X, Y, sentido de Z individualmente
Choque 980m/s2 11ms, três vezes para X, Y, sentido de Z individualmente
Proteção IP50



Embora robô absoluto do servo motor 16bits do codificador MP55 24 da multi volta do furo 0
☆ as dimensões de MP55

Embora robô absoluto do servo motor 16bits do codificador MP55 24 da multi volta do furo 1
