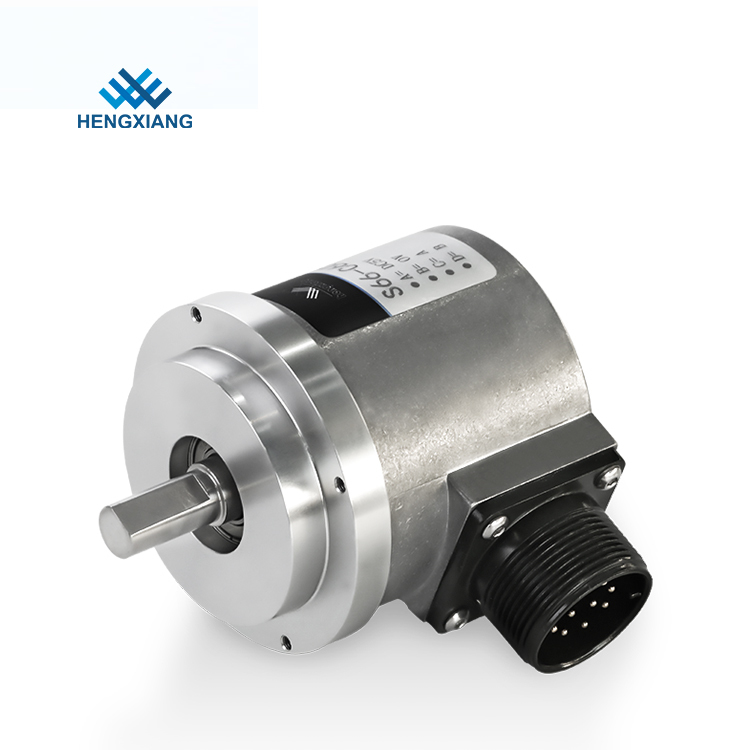

do codificador incremental contínuo da quadriculação do eixo de 10mm pulso alto 23040ppr S66

Codificador alto contínuo do pulso do eixo 10mm 23040ppr S66 dos codificadores incrementais do codificador da quadriculação



POR QUE ESCOLHA HENGXIANG?.

* a resposta rápida recebeu uma vez a pergunta da cotação do cliente
* equipe profissional do coordenador, para resolver a qualquer hora seus problemas
* restritamente inspeção antes da expedição
* vários modelos do codificador a ser selecionados
* prazo de execução curto
* padrão de alta qualidade



Modelo Selection Guide



Dimensões de fabricação

Produto Paramenters

Artigos	Parâmetros básicos
Tipo	HENGXIANG
Tipo do codificador	Codificador incremental
Diâmetro externo	66mm
Espessura	58mm
Comprimento do eixo	18mm
Diâmetro contínuo do eixo	8mm (forma de D)
Definição	9; 20; 30; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 720; 1000
	1000; 1024; 1200; 1250; 1440; 1800; 2000; 2048; 2500; 2880; 3000;
	3600; 4000; 4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040
Fase de saída	Fase A+, B+, Z+, z do a b
Tensão de fonte	DC5V; DC8~30V
Outlettype	cabo radial
	soquete radial
Modo de saída	Saída do circuito aberto do coletor
	Saída da tensão
	Saída push pull
	TTL (DC5V)   HTL (DC8-30V)
Categoria da proteção	IP50; IP65
Comprimento do cabo	1M (o comprimento do cabo poderia ser adicionado apropriadamente perto
	exija, mas precisa o pagamento individualmente)
Consumo atual	100mA MAX
Frenquency superior da resposta	300KHZ
Ondinha permissível	≤3%rms
Tensão da carga	≤DC30V
Força da isolação	AC500V 60s
Resistência de isolação	10MΩ
Terra	para não conectar ao codificador
Mark à relação de espaço	45% a 55%
começando o torque	menos do que 5x 10-3 N.m
Momento de Intertia	menos do que 3x 10-6kg.m2
Carga de eixo	30N radial; 20N axial
REV superior	≤5000rpm; IP65≤3000r RPM
Carregando a vida	o ⁹ 1.5✖️10 revs na carga avaliado (100000hours em 2500RPM)
Temperatura ambiental	Funcionamento: - 20 ~+80°; armazenamento: - 25 ~+85°
Umidade ambiental	Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista)	Amplitude 0.75mm, 5-55Hz, 2 horas para X, Y, sentido de Z individualmente
Peúga (resista)	490m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente
Material do eixo	De aço inoxidável
Shell Material	Morre o alumínio moldado
Comprimento do cabo	1000mm (cabo com proteção)
Certificação	CE
pacote	Caixa da caixa
Peso líquido	Sobre 370g (com pacote)

FAQ

Q1: Que são nossas forças?

A1: Controle de qualidade do ※ -- Os produtos passaram as certificações competentes de CE-ATC, de ISO, de QMS, etc. pelos testes da terceira 　　 as instituições.

Tecnologia de condução do ※ -- com tecnologia nova do R&D do sensor da elevada precisão e a equipe de projeto profissional, melhorando constantemente o desempenho, 21 anos centram-se sobre a qualidade, 3 patentes da invenção 17 patentes da aplicação.

※ Específico - com capacidade técnica madura e experiência rica do desenvolvimento, nós podemos costurar codificadores para necessidades diferentes da precisão no vário equipamento mecânico.

Serviço eficiente do ※ - para fazer o uso completo dos recursos de informação ambiental existentes unificou o planeamento, especificações unificadas, a construção unificada, a tempo-economia e o eficiente.

Q2: Que podemos nós fazer para você?

A2: Nós podemos fornecê-lo os serviços no campo do elevador, do motor, do CNC, da matéria têxtil, do robô, do vento, da cadeia equipamento médica, de fabricação e das outras indústrias da tecnologia da automatização.

Q3: Como selecionar um modelo direito do codificador?

A3: Um modelo direito do codificador é baseado em aplicações diferentes e parâmetros, você poderia contactar-nos para o suporte laboral se você tem qualquer pergunta.

Q4: Você oferece o suporte laboral?

A4: Sim, nós temos o técnico profissional que pode resolver todas suas dúvidas.
