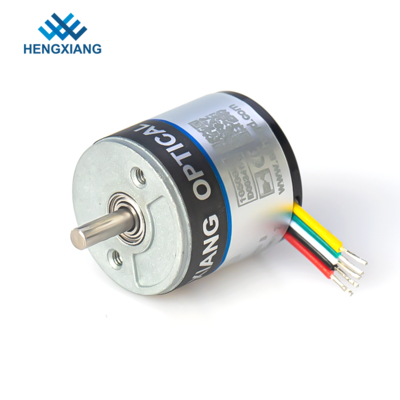

Definição giratória da fase 360 do codificador ABZ da miniatura contínua exterior do eixo 2.5mm do diâmetro 18mm
Descrição do produto
Nossas matérias que precisam a atenção
1. deve escolher a tensão de fonte de alimentação: DC5V ou DC8-30V
2. deve escolher o número de modelo da placa da mola de lâmina se você seleciona o codificador de eixo oco
3. Recomende por favor a velocidade do motor (RPM) que você realmente para se usar
4. Se você tem quaisquer outras exigências, forneça por favor parâmetros do detalhe
Nossas razões de compra
• A resposta rápida recebeu uma vez a pergunta da cotação do cliente
• Equipe profissional do coordenador, para resolver a qualquer hora seus problemas
• Restritamente inspeção antes da expedição
• Vários modelos do codificador a ser selecionados
• Prazo de execução curto
• Padrão de alta qualidade
Tabela de parâmetro incremental do codificador S18
Nome do produto | Definição giratória da fase 360 do codificador ABZ da miniatura contínua exterior do eixo 2.5mm do diâmetro 18mm |
Tipo | HENGXIANG |
Dimensões externos | Diâmetro externo: 18mm |
Espessura: 18mm | |
Diâmetro contínuo do eixo: ⌀2.5mm | |
Definição | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase de saída | Fase A, B, Z |
Tensão de fonte | DC5V; DC8-30V |
Tipo da tomada | Cabo para fora do lado |
Cabo para fora da parte traseira | |
Modo de saída | Saída do circuito aberto do coletor (NPN &PNP) |
Temperatura ambiental | Temperatura de funcionamento: -20~+80° (não cing) |
Temperatura de armazenamento: -25~+85° (não congelamento) | |
Humanidade ambiental | Funcionamento e armazenamento: 35~85%RH (não-condensação) |
Frequência superior da resposta | 100kHz máximo |
Vibração (resista) | Amplitude 0.75mm, 10-50Hz, 1 hora para o sentido de X/Y/Z individualmente |
Choque (para resistir) | 49/m/s2, três vezes para X, Y, sentido de Z individualmente |
Material do eixo | 304 de aço inoxidável |
Comprimento do cabo | 150mm |
Shell | liga de alumínio |
Pacote | Caixa da caixa |
Peso líquido | Sobre 20g (com pacote) |
Certificação | CE |
Catálogo do codificador
Se você tem selecionado já o modelo que do codificador você está indo pedir, envie-nos e-mail por favor diretamente ou contacte-o o serviço online agora para obter o catálogo o mais atrasado.
Mas se você deve ainda ter quaisquer dúvidas em escolher um número de modelo direito do codificador, você está igualmente livre contactar-nos para obter o catálogo relacionado.
Método da operação do codificador
os codificadores os mais incrementais oday têm um push pull (HTL) ou (TTL) o motorista da saída RS422, estes substituiu a maioria dos circuitos de saída mais velhos como o coletor aberto NPN, coletor aberto PNP, saída da tensão.
Os circuitos (HTL) push pull, igualmente conhecidos como o totem, fornecem um nível de sinal que corresponda à tensão de fonte aplicada. A tensão de fonte varia tipicamente de 8 a 30 VDC.
Com conexões que apropriadas você pode usar a relação push pull para substituir circuitos abertos verdadeiros do coletor usando um diodo externo conectado em uma maneira de limitar o sentido da corrente para (TTL) os circuitos RS422 forneça um nível de sinal constante de 5 V que não seja dependente da tensão de fonte. Duas escalas da tensão de fonte podem ser selecionadas: 4,75 a 5,5 VDC (pode ser usado para substituir motoristas da saída de coletor aberto) ou 8 a 30 VDC. Usando sinais de diferencial a saída cumpre inteiramente ao padrão RS422.
As saídas diferenciais têm a capacidade a mais alta da resposta de frequência e a melhor imunidade de ruído. Para assegurar a isto o receptor deve igualmente ser um diferencial.
Substituição de motoristas mais velhos da saída
Data de produção
3-5 dias de trabalho para a amostra após pago completo
7-15 dias para a produção em massa após pago completo
