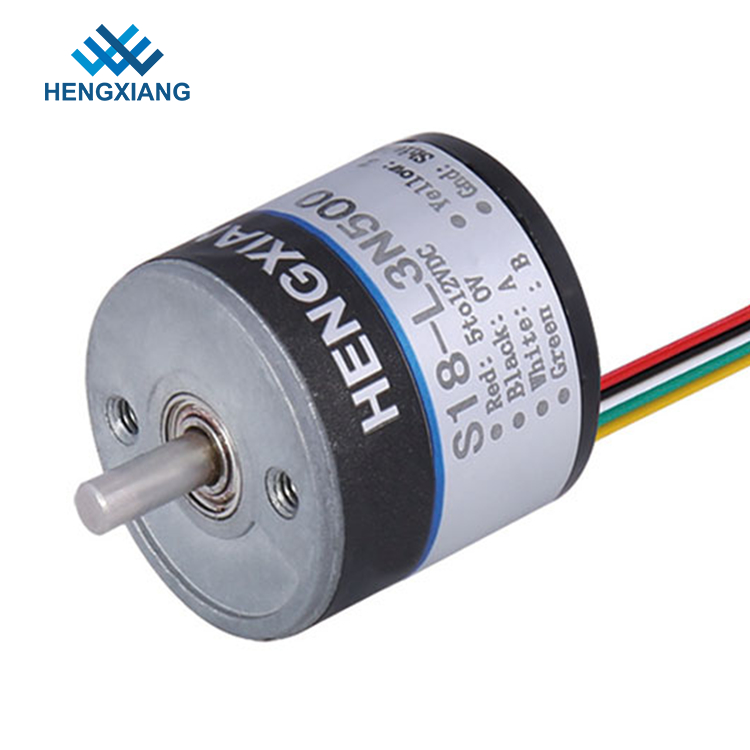

A fase giratória diminuta NPN do AB do codificador S18 output eixo 1600 do tamanho da definição o mini 2.5mm para o motor subminiature
Informação da base de produto do mini codificador S18
Espessura do corpo do codificador 18mm
Diâmetro contínuo 2.5mm do eixo, com forma de D
Comprimento 7mm do eixo
Diâmetro size12mm da instalação
Tensão de fonte de alimentação 5V ou 8-30V
Sinal de saída do circuito: NPN&PNP
Detecção básica: fotoelétrico
Pulso pela volta: 250ppr-1600ppr
Velocidade máxima 5000rpm do motor
Categoria nivelada IP50 da proteção
Tomada do cabo de fita
Especificações de detalhe
Tipo | HENGXIANG |
Dimensões externos | Diâmetro externo: 18mm |
Espessura: 18mm | |
Diâmetro contínuo do eixo: ⌀2.5mm | |
Definição | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase de saída | Põe em fase A, B, Z |
Tensão de fonte | DC5V; DC8-30V |
Tipo da tomada | Cabo para fora do lado |
Cabo para fora da parte traseira | |
Modo de saída | Circuito aberto do coletor output (NPN &PNP) |
Temperatura ambiental | Temperatura de funcionamento: -20~+80° (não congelamento) |
Temperatura de armazenamento: -25~+85° (não congelamento) | |
Humanidade ambiental | Funcionamento e armazenamento: 35~85%RH (não-condensação) |
Frequência superior da resposta | 100kHz máximo |
Rev superior | 5000rpm |
Categoria da proteção | IP50 |
Corrente do consumo | 50mA máximo |
Tempo de queda da elevação | 100nsec máximo |
Carga de eixo | Radiel: 2N; Axial: 2N |
Vibração (resista) | Amplitude 0.75mm, 10-50Hz, 1 hora para o sentido de X/Y/Z individualmente |
Choque (resista) | 49/m/s2, três vezes para X, Y, sentido de Z individualmente |
Material do eixo | 304 de aço inoxidável |
Comprimento do cabo | 150mm |
Princípio de codificador
O grau mecânico é a rotação real do eixo nos graus. O grau bonde é usado para sinais bondes. O momento exigido para terminar uma tensão alterna/ciclo atual é definido como 360 graus bondes (el°). Para codificadores incrementais, um ciclo é igual a um pulso completo. Com um PPR dado o grau bonde pode ser convertido ao grau mecânico para todo o codificador incremental.
Cada el° 90 o codificador incremental outputs uma borda de aumentação ou de queda no “A” ou em “B” output que podem ser interpretados como uma contagem. Se um codificador outputs 1000 PPR, um contador pode interpretar 4000 contagens (4 contagens cada pulso).
Pacote
Cada único codificador é embalado em uma única caixa segura com bolha de proteção.
Todos os codificadores serão postos então em uma caixa mais grande para preparar a expedição.
Sobre nossa fábrica
Pergunta sobre codificadores ou nossa fábrica antes de pedir
Q: Onde está sua fábrica?
A: Nossa fábrica é situada na cidade de Shanghai.
Q: Posso eu pagar uma visita a sua fábrica?
A: Sim, você que nós damos boas-vindas para visitar a qualquer hora nossa fábrica se conveniente.
Q: Quanto tempo é seu prazo de entrega?
A: Geralmente 3 dias de trabalho para a amostra, 7-15 dias para a produção em massa,
A data de produção é de acordo com a quantidade da ordem.
Q: Que é o mais de alta resolução de seus produtos do codificador?
A: O mais de alta resolução é 80000ppr, você pode enviar-nos e-mail para mais informação.
Q: Pode seu codificador ser personalizado?
A: Sim, nosso codificador pode ser personalizado de acordo com suas exigências,
Q: Você testa seu produto do codificador antes da expedição?
A: Sim, nós 100% testamos e examinamos cada parte antes que enviando para certificar-se bem d trabalho em seu dispositivo.
